Звукоизоляция и акустика бара Catch 22 в Санкт-Петербурге
Новый бар на первом этаже жилого дома на набережной реки Фонтанки. Помещение 92 м², прямо над ним квартира — поэтому звукоизоляцию делали до открытия, а не после первой жалобы соседей. Вторая задача была обратной: бар с музыкой, диджейским пультом, кирпичом, стеклом и паркетом звучит гулко, и с этим тоже нужно было что-то делать.
Смонтировали каркасную звукоизоляцию потолка (92 м²) и смежных стен (17,2 м²), а под ней собрали акустический потолок из войлочных панелей и баффлов по дизайн-проекту. Работы заняли три месяца.
Бар открывается в жилом доме, и над его потолком — квартира. Низкие частоты и ударный шум проходят через перекрытие лучше всего остального, а жалобы соседей закрывают заведение быстрее, чем что-либо ещё.
Внутри задача обратная. Кирпич, стекло, паркет и жёсткая мебель дают гулкость: музыка «размазывается», а за соседним столом приходится повышать голос. Нужно было одновременно не выпустить звук наружу и привести в порядок звучание внутри.
- Описание
- Материалы
- Каким задумали бар
- Фото и видео
Два потолка друг под другом: звукоизоляция и акустика
Решение
Звукоизоляция и акустика — задачи разные, и здесь их решали двумя разными конструкциями, собранными одна под другой.
Первая — каркасная звукоизоляция потолка на виброподвесах: мембрана SoundGuard Cover по перекрытию, минеральная плита Базальт 50 в каркасе, панели ЭкоЗвукоИзол и Premium, финишный слой гипсокартона. Смежные стены собрали по той же логике на 17,2 м². Все примыкания проклеены виброизолирующей лентой: одна жёсткая связь каркаса с плитой или стеной обнуляет весь остальной пирог.
Вторая — акустический потолок, который виден в зале: войлочные панели 550×500 мм в кессонах и баффлы длиной до пяти метров. Они ничего не изолируют, их работа в другом — сократить время реверберации, чтобы музыка звучала плотно, а за столом можно было разговаривать, не повышая голос.
Что оказалось сложнее, чем на бумаге

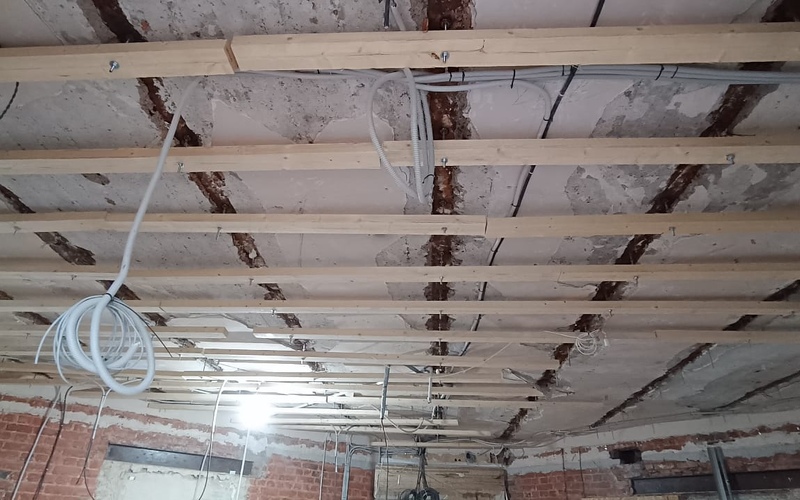

- 1Крепить звукоизоляционный потолок напрямую в перекрытие было нельзя. Приварили стойки к существующей стальной балке, по стойкам пустили деревянную обрешётку и уже к ней собрали виброразвязанный каркас.
- 2Вентиляцию в дизайн-проекте не учли: воздуховоды и диффузоры вышли не там, где рисовалась раскладка потолка. Размеры акустических элементов пересчитывали по факту — иначе кессоны не сошлись бы с решётками.
Почему баффлы, а не сплошная плоскость
Подшивной потолок из акустических плит работает одной поверхностью — нижней. Кессон из баффлов работает и низом, и боковинами: на той же площади помещения открытой звукопоглощающей поверхности получается заметно больше, а звук приходит на неё под разными углами.

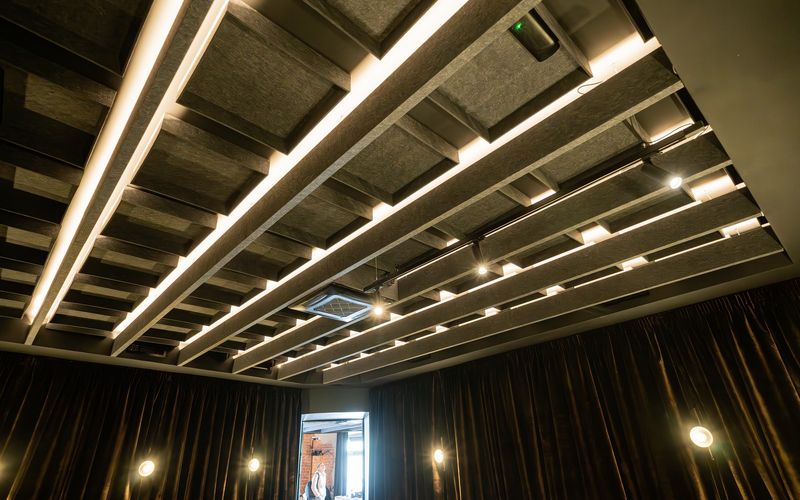

Плюс это ещё и свет. В бортики кессонов заведена светодиодная лента, направленная вверх, в потолок — подсветка отражённая, без слепящих точек. Поэтому раскладку панелей согласовывали сразу как акустическую и как световую: сдвинуть элемент значило сдвинуть и линию света.
Что было сделано
- Каркасная звукоизоляция потолка, 92 м²
- Каркасная звукоизоляция смежных стен, 17,2 м²
- Виброразвязка каркаса от перекрытия через стойки, приваренные к стальной балке
- Монтаж гипсокартона и отделка потолка под покраску
- Изготовление акустических панелей 550×500 мм и баффлов из войлока по дизайн-проекту
- Монтаж акустического потолка с интегрированной подсветкой
- Корректировка раскладки элементов по фактическому размещению вентиляции
Звукоизоляция потолка и стен

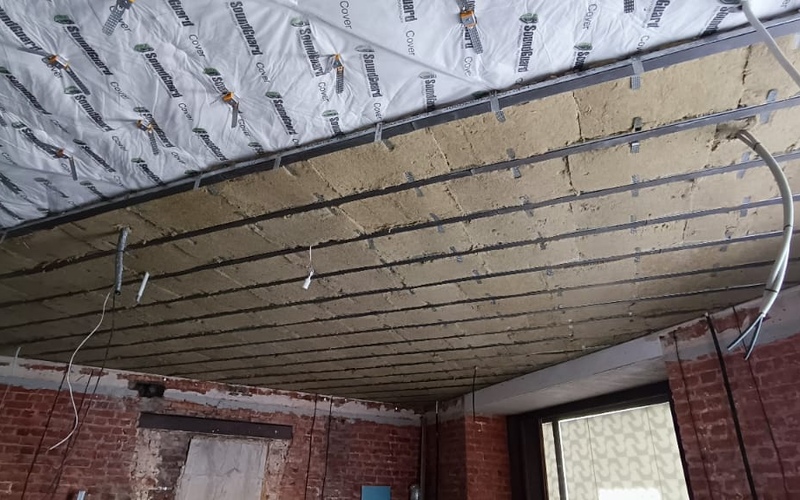

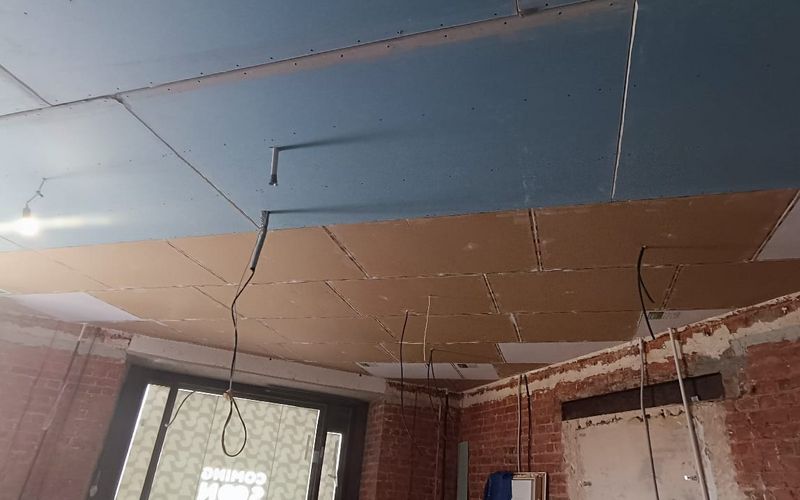

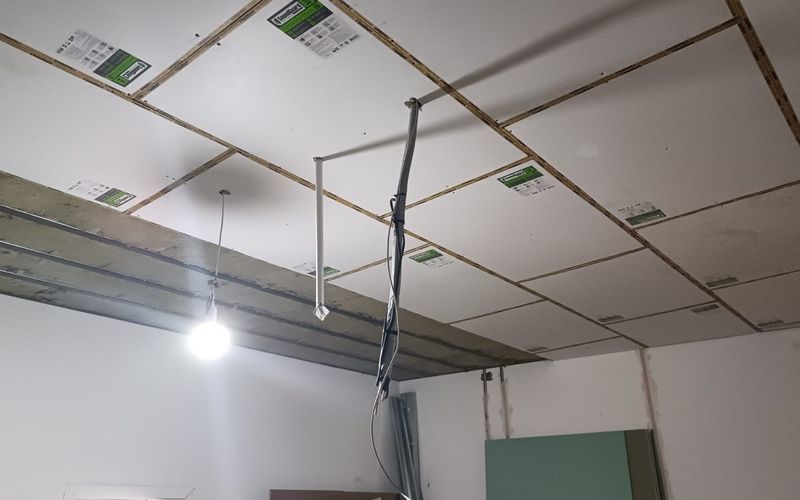

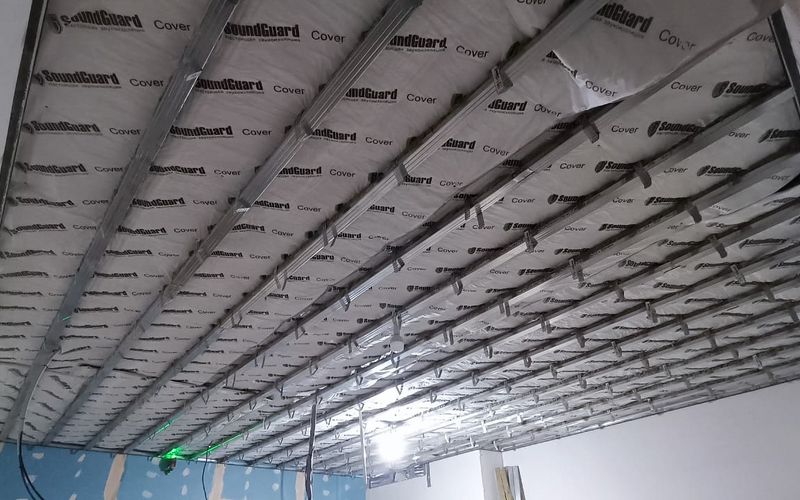

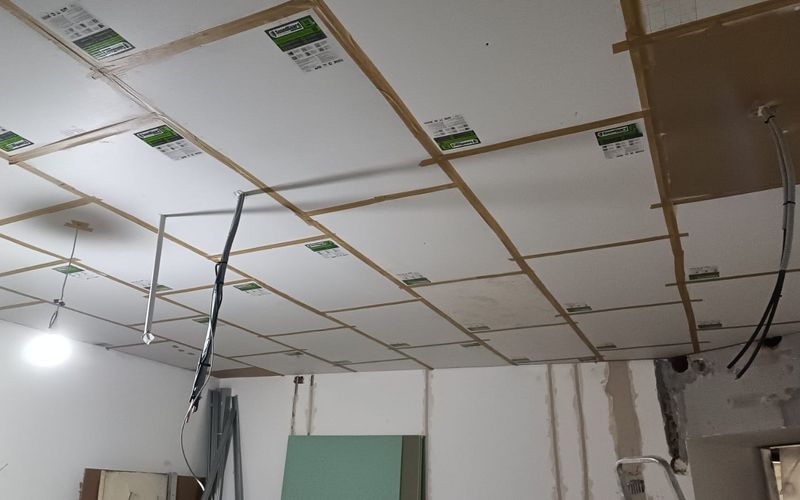

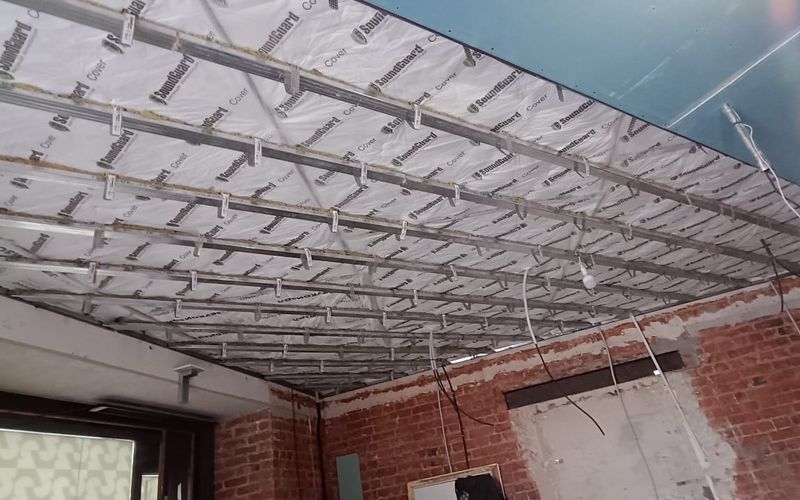

Пирог потолка: мембрана SoundGuard Cover по перекрытию, каркас на виброподвесах Vibro Premium, минеральная плита Базальт 50 в заполнении, панели ЭкоЗвукоИзол 13 мм и SoundGuard Premium 18 мм, финишный гипсокартон 12,5 мм.
На стенах — та же схема на подвесах Vibro M и с ЭкоЗвукоИзолом. По периметру всех конструкций проложена виброизолирующая лента 4 мм: она разрывает жёсткую связь каркаса с несущими конструкциями, без неё многослойный пирог теряет смысл.
Акустические элементы

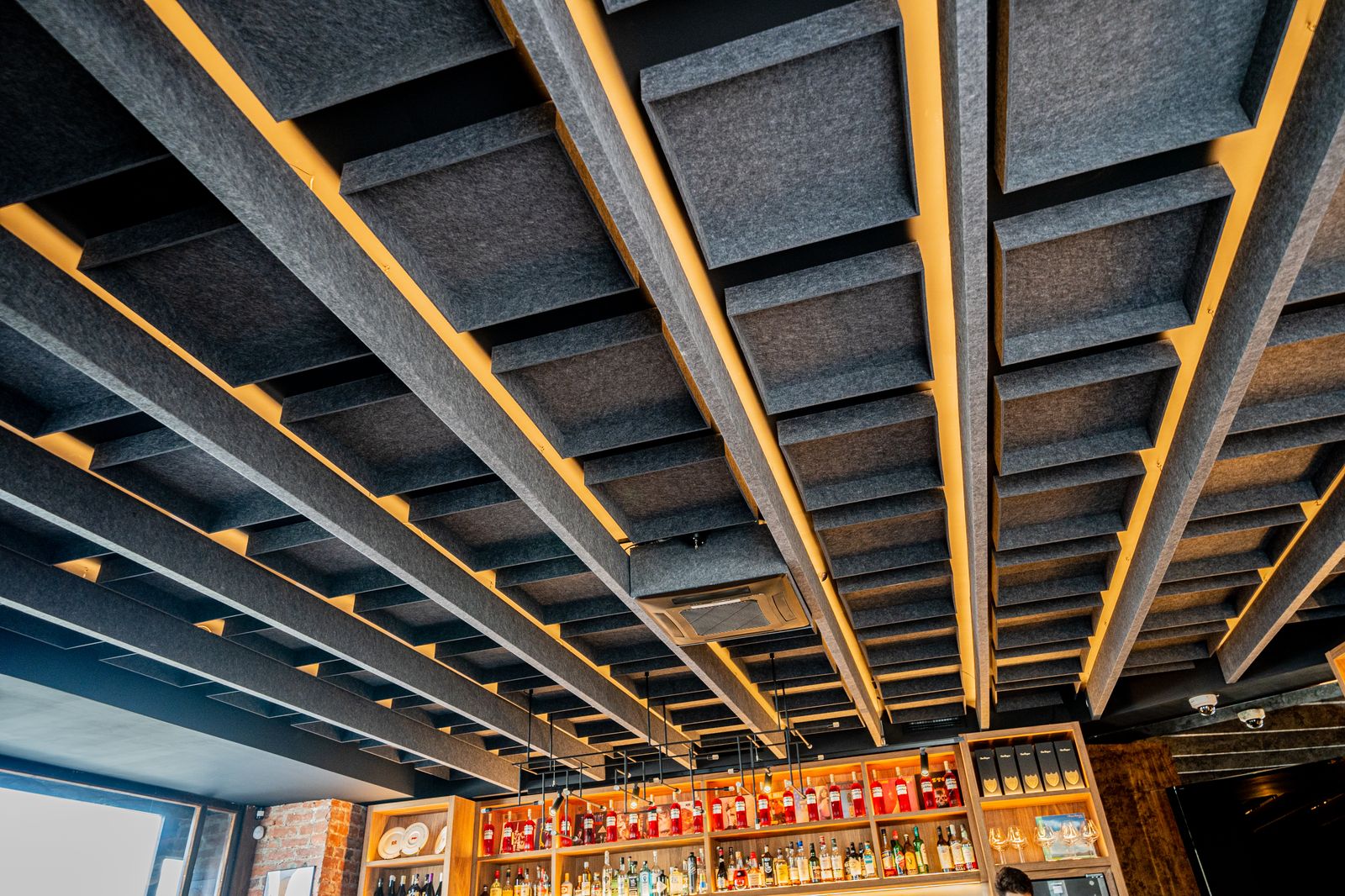

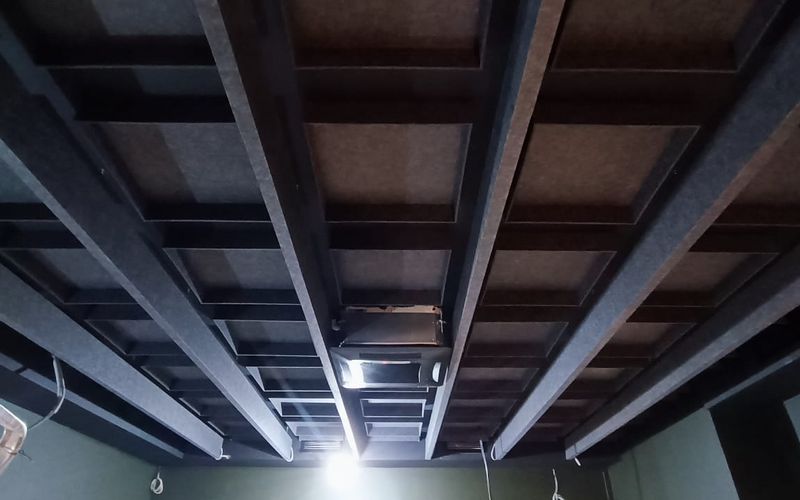

Панели 550×500×100 мм и баффлы длиной до пяти метров из акустического войлока, цвет тёмно-серый по дизайн-проекту. Собраны в кессоны, подвешены на тросах, в бортики заведена светодиодная лента.
Войлок держит форму, режется по любому контуру и не требует отделки — что смонтировали, то и видно в зале.
Визуализации дизайн-проекта
Интерьер бара разрабатывала студия Studio Caché, кессонный акустический потолок заложен в проект с самого начала — он не «добавка от акустиков», а часть дизайна. Ниже визуализации из этого проекта: это рендеры, а не съёмка объекта. Как получилось на самом деле — в табе «Фото и видео».
Геометрия совпала: те же кессоны, те же баффлы, та же подсветка, направленная в потолок. Расходятся детали — по факту вентиляцию вывели не там, где она нарисована, и раскладку элементов пришлось пересчитывать под реальные диффузоры.
Каким бар задумывали

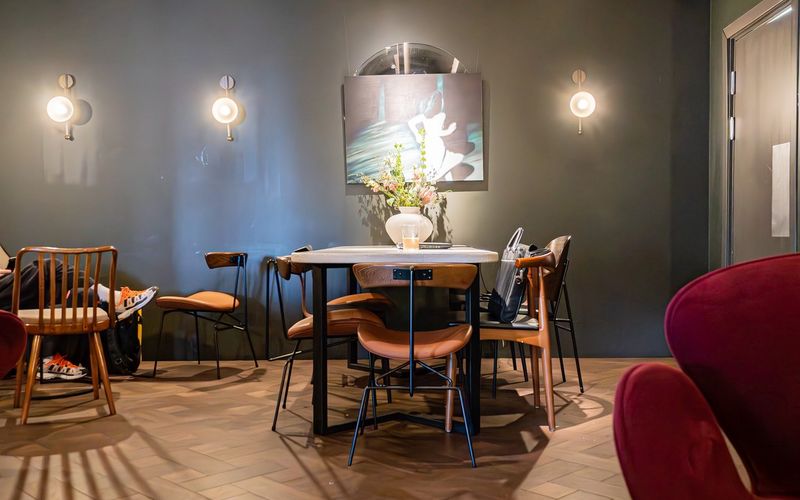

Как собирали и что получилось
Фотоотчёт
