Звукоизоляция бара «Гостиная» в жилом доме в Петербурге
Семейный бар «Гостиная» в Шушарах: зал на 73 м², барная зона, кухня и даже детская комната — всего 126 м² по экспликации. Помещение на первом этаже жилого дома, и прямо над ним три разные квартиры.
Заказчик пришёл до открытия, а не после жалоб. По пятницам в баре выступает стендап-клуб, идут футбольные трансляции, рядом работает кухня — набор, при котором вопрос с соседями и надзорными органами возникает гарантированно. Сделали звукоизоляцию стен и потолка и отдельно зашили несущие колонны. Работы заняли три месяца с момента обращения.
Бар в жилом доме — это заведение, которое живёт ровно до первой серии жалоб. Стендап по пятницам, трансляции матчей и громкая кухня в помещении, над которым спят три разные семьи, рано или поздно заканчиваются визитом Роспотребнадзора.
Задача была превентивной: не разбираться с претензиями потом, а закрыть вопрос до открытия. Отдельная сложность — несущие колонны. Это прямая связь с перекрытием, и по ним низкие частоты уходят наверх в обход любой звукоизоляции стен.
- Описание
- Материалы
- Фото и видео
Стены, потолок и колонны
Решение
Собрали каркасную звукоизоляцию стен и потолка с полной виброразвязкой. По периметру всех конструкций — демпферная лента Band Rubber 4 мм, каркас на виброподвесах Vibro M, в заполнении звукопоглощающая плита Basalt 50. Снаружи панели ЭкоЗвукоИзол 13 мм и акустический гипсокартон Gipsofon 12,5 мм, все стыки на герметике Seal.
Под стяжку пола ушёл звукоизоляционный мат «Ковёр» 15 мм — он гасит ударный шум от танцпола и от кухни, который иначе идёт в перекрытие напрямую.

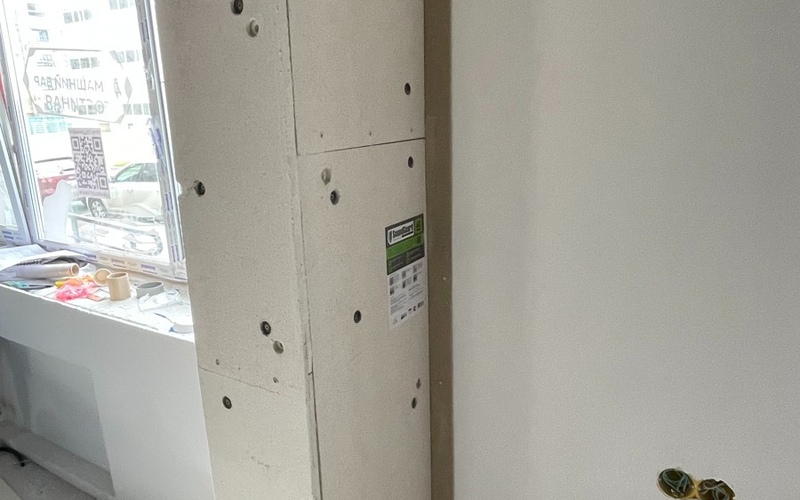

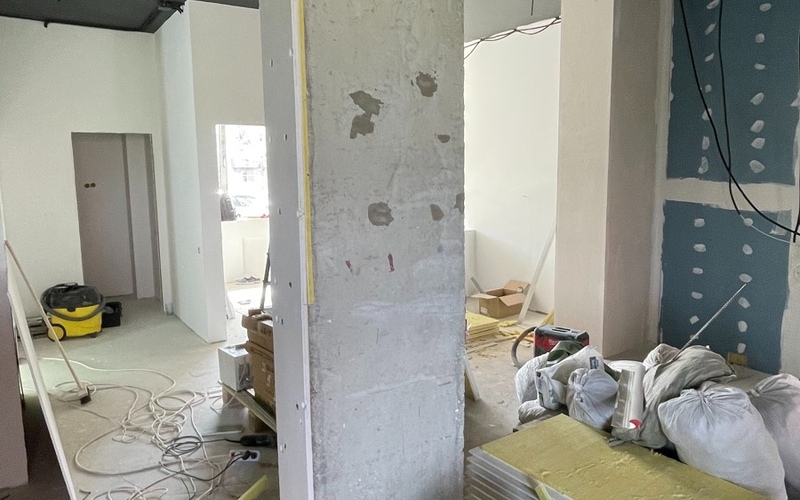

Отдельная работа — несущие колонны. Их зашили тем же пирогом по кругу, с развязкой от бетона. На фотографиях видно именно это: голая колонна, потом обшивка панелями, потом готовый короб.
Что было сложным
- 1Над баром три разные квартиры — то есть три собственника, каждый со своим порогом терпимости и своим правом написать жалобу. Запас по звукоизоляции закладывали с расчётом на самого чувствительного.
- 2Несущие колонны стоят прямо в зале и жёстко связаны с перекрытием. Обшить стены и потолок, оставив колонны голыми, — значит оставить открытым канал, по которому бас уходит наверх.
- 3Работали в готовящемся к открытию заведении параллельно с отделкой и монтажом инженерии: сроки диктовал не наш график, а дата открытия.
План: где именно делали звукоизоляцию

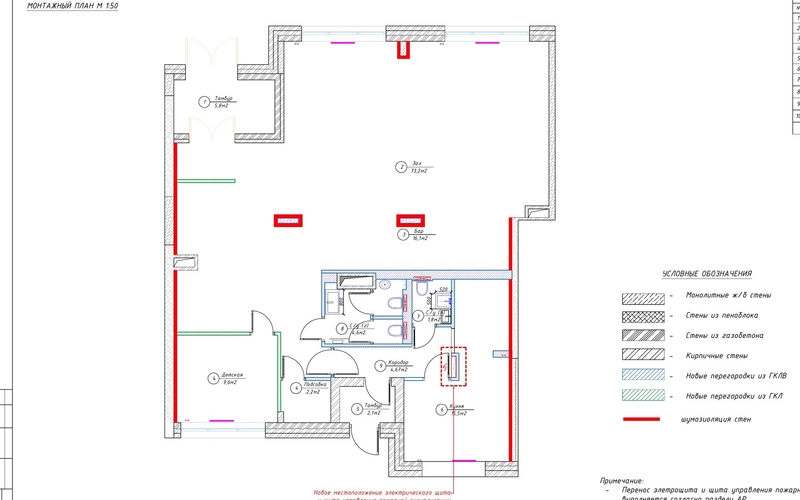

На монтажном плане красным отмечены стены, которые уходили в звукоизоляцию. Видно логику: обрабатывали не всё подряд, а контур, граничащий с соседями и подъездом, — и внутренние перегородки, отделяющие шумные зоны от тихих.
Экспликация помещения: зал 73,2 м², барная зона 16,1 м², кухня 15,5 м², детская комната 9,6 м², плюс тамбуры, коридор и санузлы — всего 126,3 м².
Почему колонны решают не меньше, чем стены
Звук идёт в соседнее помещение двумя путями: по воздуху и по конструкциям. Стены и потолок закрывают первый путь. Второй остаётся открытым, пока в зале стоит бетонная колонна, жёстко связанная с плитой перекрытия.
Для низких частот — а это как раз бас колонок и топот на танцполе — такая колонна работает как звукопровод: она принимает вибрацию из воздуха и из пола и передаёт её прямо в перекрытие, минуя всю звукоизоляцию стен. Поэтому колонны развязывали от бетона и зашивали тем же многослойным пирогом.
Что было сделано
- Разработка решения по звукоизоляции под режим работы заведения
- Каркасная звукоизоляция стен с виброразвязкой по периметру
- Звукоизоляция потолка на виброподвесах

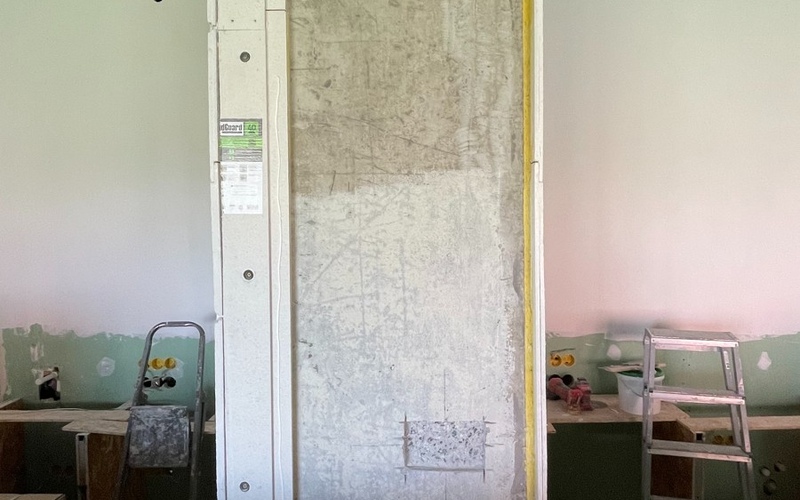

- Звукоизоляция несущих колонн в зале и на кухне
- Звукоизоляционный мат под стяжку пола
- Поставка всех материалов и монтаж
Оказанные услуги
Что стоит в конструкции
Номенклатура
- Панель SoundGuard ЭкоЗвукоИзол 1200×800×13 мм
- Плита звукопоглощающая SoundGuard Basalt 50, 1000×600×50 мм
- Виброизоляционное крепление SoundGuard Vibro M
- Демпферная виброгасящая лента SoundGuard Band Rubber 50×4 мм
- Звукоизоляционный мат SoundGuard Ковёр 5000×1500×15 мм
- Герметик звукоизоляционный SoundGuard Seal
- Акустический гипсокартон Gipsofon УК 2000×1200×12,5 мм
- Лента-скотч акустическая
Почему пирог именно такой
Бар в жилом доме — случай, где нельзя обойтись одним слоем. Работают три вещи вместе: масса, поглощение и разрыв жёстких связей.
Массу дают панели ЭкоЗвукоИзол и акустический гипсокартон: чем тяжелее преграда, тем труднее её раскачать. Поглощение — плита Basalt 50 в полости каркаса, она гасит звук внутри конструкции. Разрыв связей — виброподвесы Vibro M и демпферная лента по всему периметру: без них вибрация обходит весь пирог по каркасу и уходит в перекрытие.
Герметик и акустический скотч закрывают стыки. Незаделанный шов в пару миллиметров обесценивает всю конструкцию — звук проходит через щель так же охотно, как через открытую дверь.
Как это делали
Фотоотчёт
