Звукоизоляция переговорной в офисе на Большой Татарской в Москве
Офис в Замоскворечье, на Большой Татарской. Заказчику понадобилась комната, в которой можно вести конфиденциальные переговоры: разговор не должен быть слышен ни в соседних кабинетах, ни в коридоре. Под неё выделили помещение на первом этаже — 50 м² стен и 24 м² потолка.
Собрали каркасную звукоизоляцию на виброкреплениях. Потолок — по премиальной схеме: звукопоглощающая плита, панель SoundGuard Premium 18 мм, мембрана и звукоизоляционный гипсокартон. Стены — плита, панель ЭкоЗвукоИзол, мембрана и гипсокартон. Работы заняли 9 рабочих дней.
Комнату под конфиденциальные встречи выделили в уже готовом офисе. Кирпичные стены сами по себе звук держат неплохо, но по периметру помещение отделено лёгкими конструкциями, а выше подшивного потолка идёт открытое перекрытие с транзитными воздуховодами — обычный обходной путь, по которому разговор уходит в соседние кабинеты поверх стен.
Пока закрыт только один путь, задача не решена: достаточно одного канала передачи, чтобы переговорная осталась переговорной лишь по названию.
- Описание
- Материалы
- Фото и видео
Каркасная звукоизоляция стен и потолка на виброкреплениях
Решение
Переговорную закрыли по всем путям сразу: и стены, и потолок. Обе конструкции — каркасные, на виброизолирующих креплениях: каркас не касается несущей стены и перекрытия напрямую, поэтому звук не уходит по конструкциям здания в обход звукоизоляции.
Потолок собрали плотнее, чем стены, — через него шёл главный обходной путь. Крепления SoundGuard Vibro Premium, звукопоглощающая плита ЭкоАкустик 80 толщиной 50 мм, звукоизоляционная панель SoundGuard Premium 18 мм, мембрана SoundGuard Membrane 4S и звукоизоляционный гипсокартон Gipsofon 12,5 мм.
Стены — крепления SoundGuard Vibro M, плита ЭкоАкустик 30 толщиной 50 мм, панель ЭкоЗвукоИзол 13 мм, мембрана и тот же гипсокартон. По всем примыканиям — демпферная виброгасящая лента 4 мм.
- 1Потолок делали в первую очередь: над подшивным потолком идут транзитные воздуховоды, и без закрытого перекрытия остальные работы не дали бы результата.
- 2Каркас нигде не опирается на существующую стену жёстко — только через виброкрепления, а по периметру проложена демпферная лента.

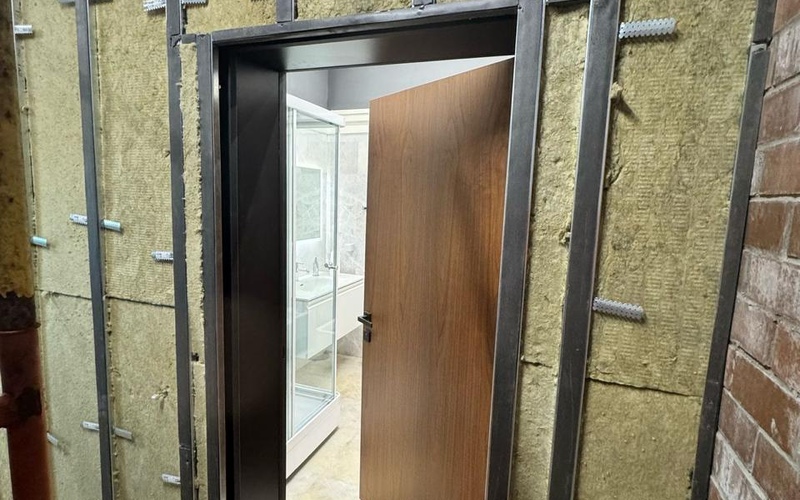

- 3Дверной проём собран внутри звукоизоляционной конструкции: коробка встала в каркас, а не в лёгкую перегородку.
Что было сделано
- Обследование помещения и рекомендации по звукоизоляции
- Подбор технического решения под задачу конфиденциальности
- Монтаж звукоизоляции потолка, 24 м²
- Монтаж звукоизоляции стен, 50 м²
- Обработка примыканий и дверного узла
Оказанные услуги
Особенность проекта
Переговорная — тот случай, когда звукоизоляцию нельзя сделать «в основном». Договор, который слышно в коридоре, стоит ровно столько же, сколько договор, который слышно всем. Поэтому конструкцию вели по замкнутому контуру: потолок, все стены, примыкания и дверной проём — без разрывов, через которые звук нашёл бы себе дорогу.
Работы шли в действующем офисе и уложились в 9 рабочих дней.
Потолок

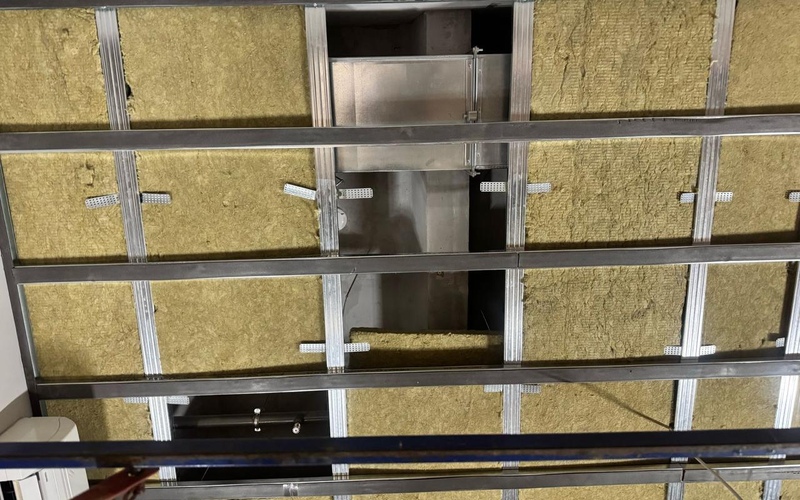

Виброизоляционное крепление SoundGuard Vibro Premium · звукопоглощающая плита SoundGuard ЭкоАкустик 80, 50 мм · демпферная виброгасящая лента 4 мм · звукоизоляционная панель SoundGuard Premium, 18 мм · звукоизоляционная мембрана SoundGuard Membrane 4S, 4 мм · звукоизоляционный гипсокартон Gipsofon, 12,5 мм.
По составу это близко к типовому решению «Акустик Премиум+» для потолка.
Стены

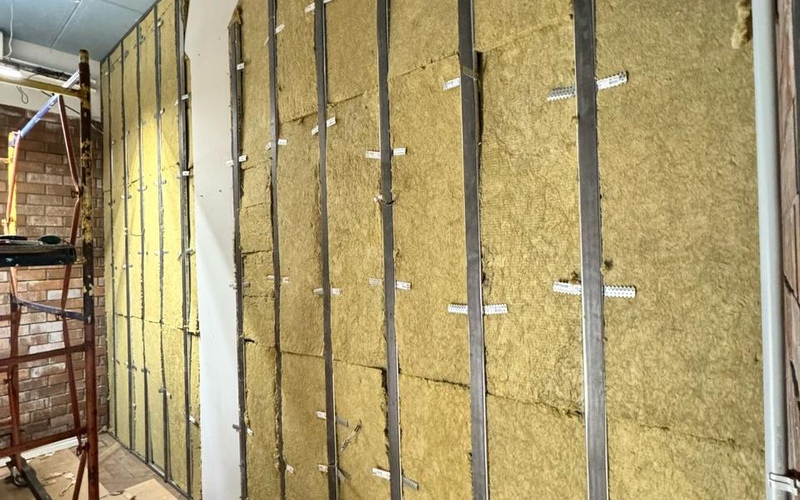

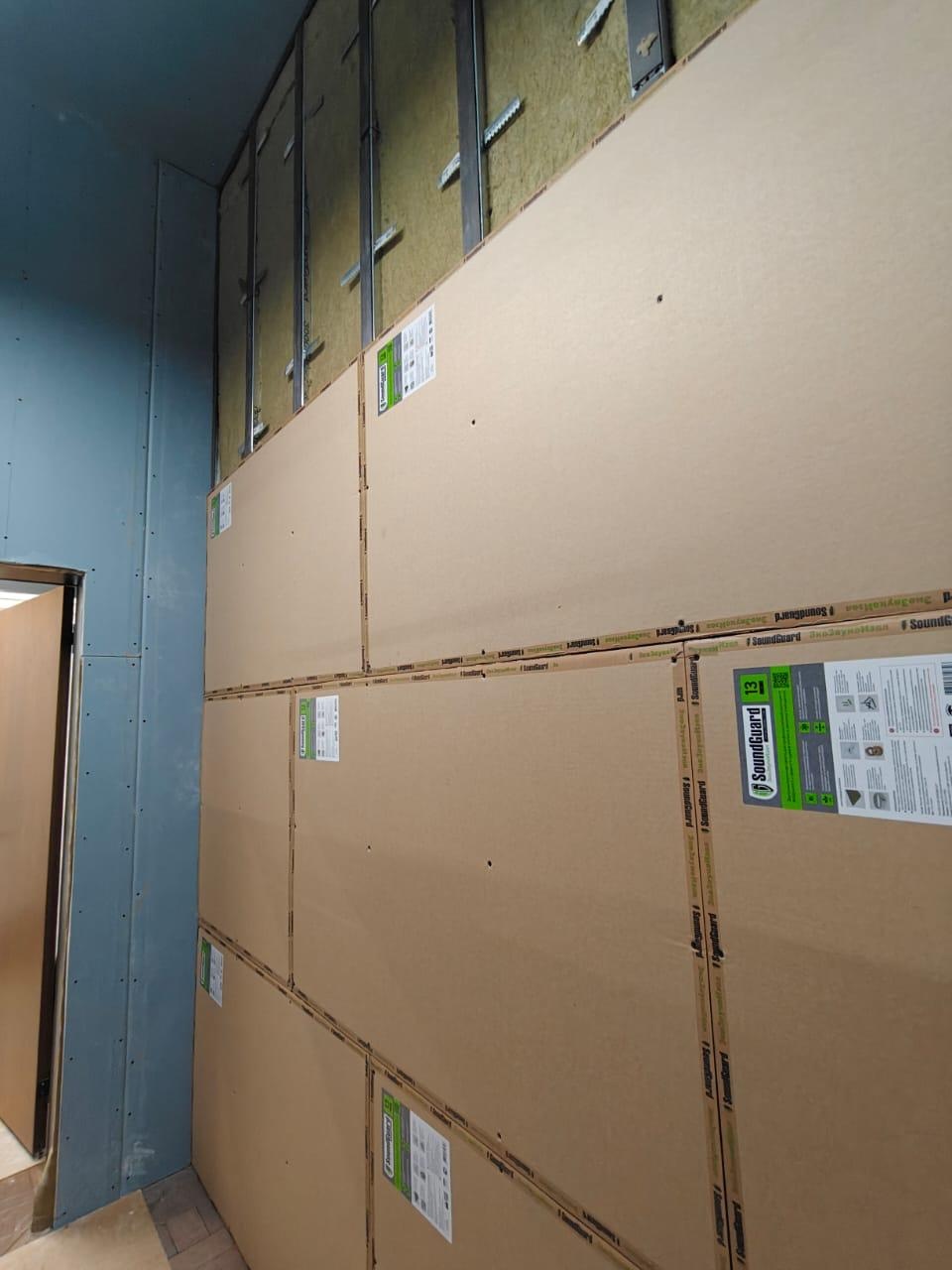

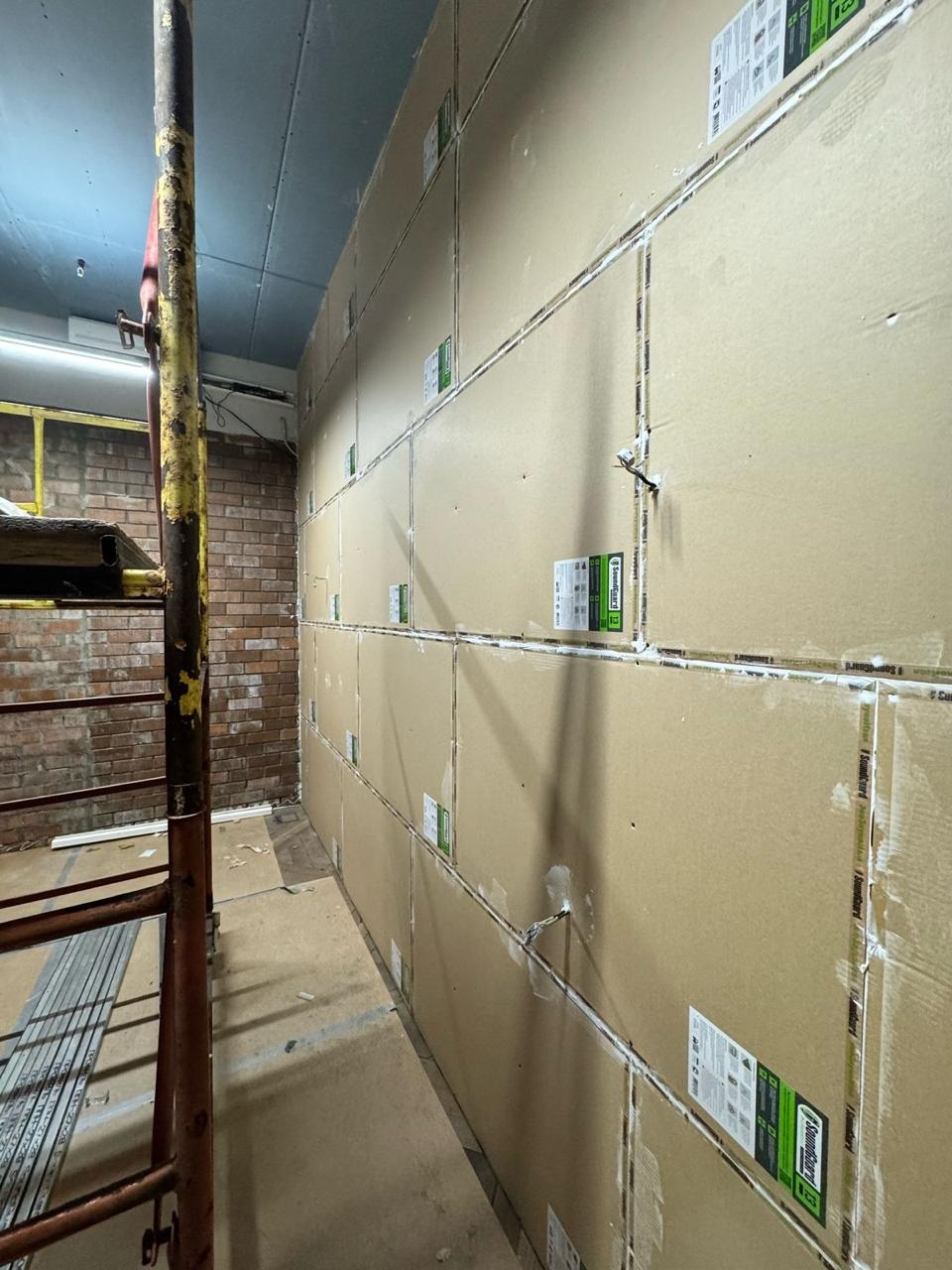

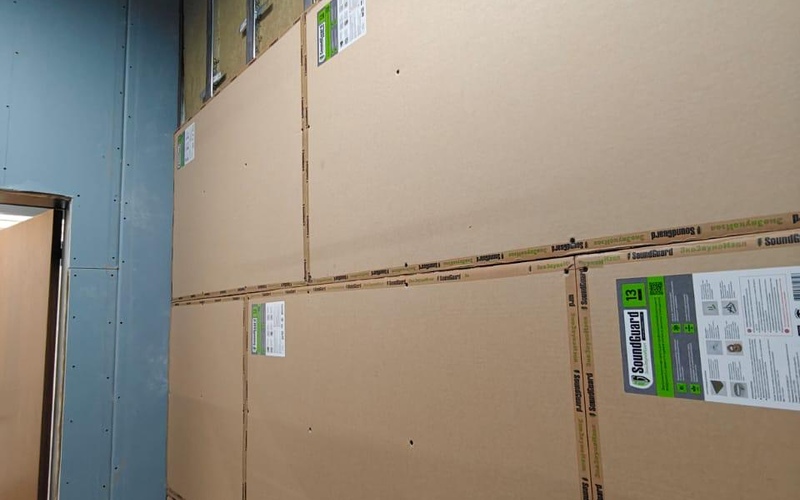

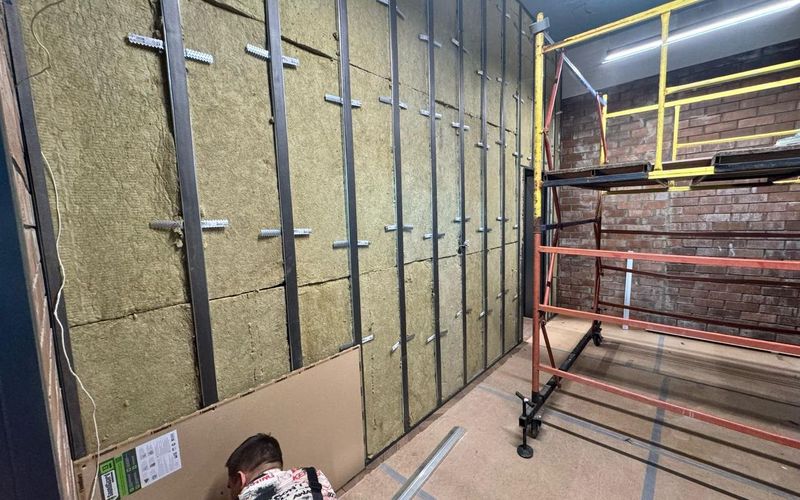

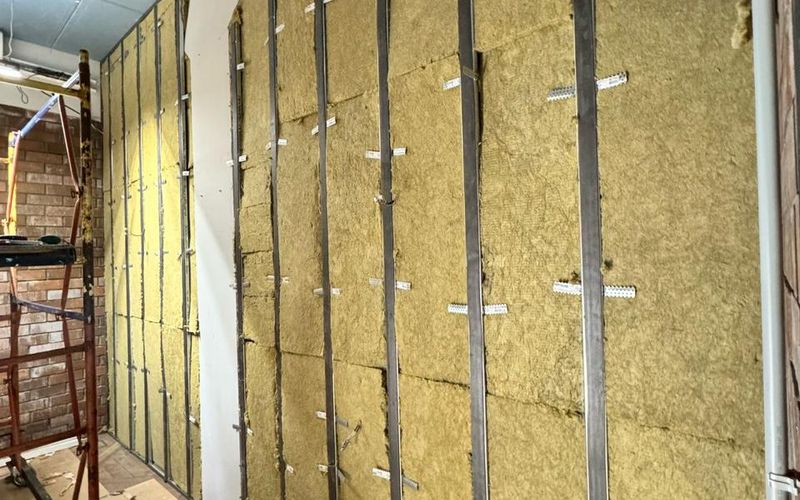

Виброизоляционное крепление SoundGuard Vibro M · звукопоглощающая плита SoundGuard ЭкоАкустик 30, 50 мм · демпферная виброгасящая лента 4 мм · звукоизоляционная панель SoundGuard ЭкоЗвукоИзол, 13 мм · звукоизоляционная мембрана SoundGuard Membrane 4S · звукоизоляционный гипсокартон Gipsofon, 12,5 мм.
Ближайшее типовое решение — «Акустик Стандарт» с виброподвесом.
