Звукоизоляция и акустика кабинета в офисе газеты «Ведомости»
Кабинет директора в офисе газеты «Ведомости» на Полковой улице в Москве — 24 м² при высоте потолка 4,7 метра. От коридора и соседних помещений кабинет отделяли стеклянные перегородки: разговор внутри был слышен снаружи, а шум редакции мешал переговорам. Вторая проблема — акустика самого кабинета: при такой высоте, твёрдых поверхностях и почти полном отсутствии мягкой мебели в комнате стояло заметное эхо.
После осмотра предложили заменить стекло на звукоизоляционную перегородку, а глухую стену закрыть бескаркасной звукоизоляцией. Внутри кабинета — войлочные акустические панели на стены. Визуальную часть разрабатывал дизайнер: архитектурное решение утвердили до начала работ.
В кабинете директора идут переговоры, которые не должны быть слышны сотрудникам. Стеклянная перегородка этого не даёт: стекло — тонкая жёсткая мембрана, речь проходит через неё почти без потерь, а стыки со стойками, полом и потолком добавляют щелей. Работало это в обе стороны — шум редакции мешал разговору внутри.
Второе — эхо. Потолок 4,7 метра при площади 24 м²: комната по пропорциям ближе к шахте, чем к кабинету. Плюс твёрдые поверхности и почти нет мягкой мебели — голос успевает отразиться несколько раз, разборчивость падает, а долгое совещание в такой комнате заметно утомляет.
- Описание
- Материалы
- Каким мы задумали кабинет
- Фото и видео
Перегородка вместо стекла и акустическая отделка кабинета
Решение

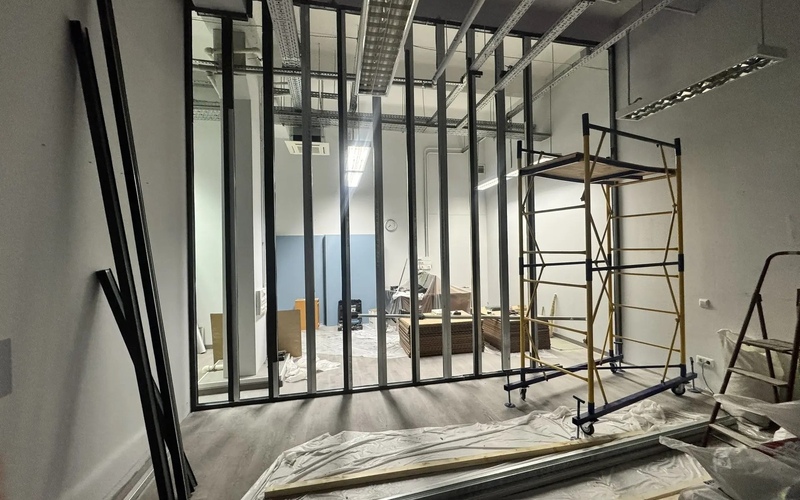

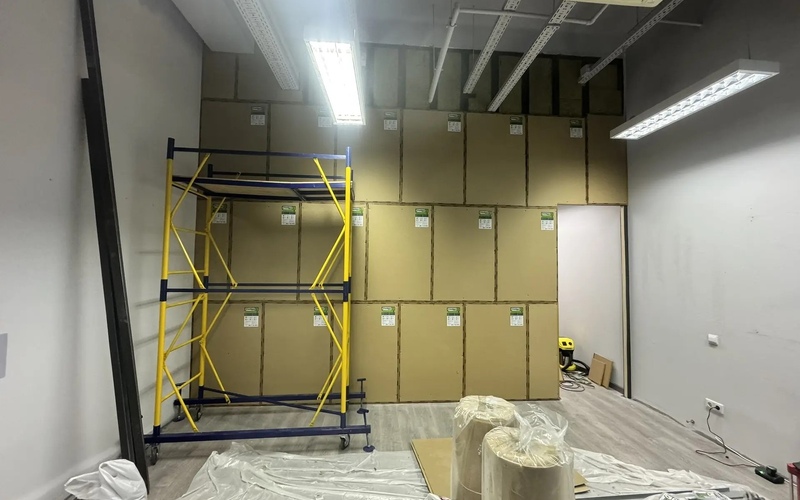

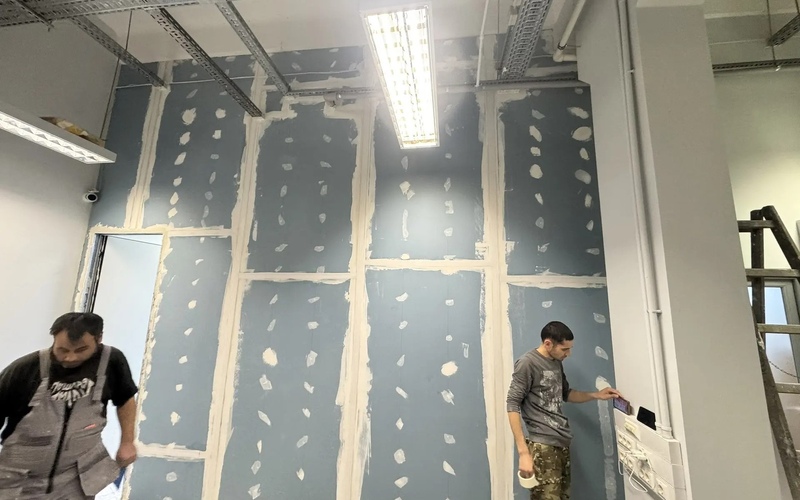

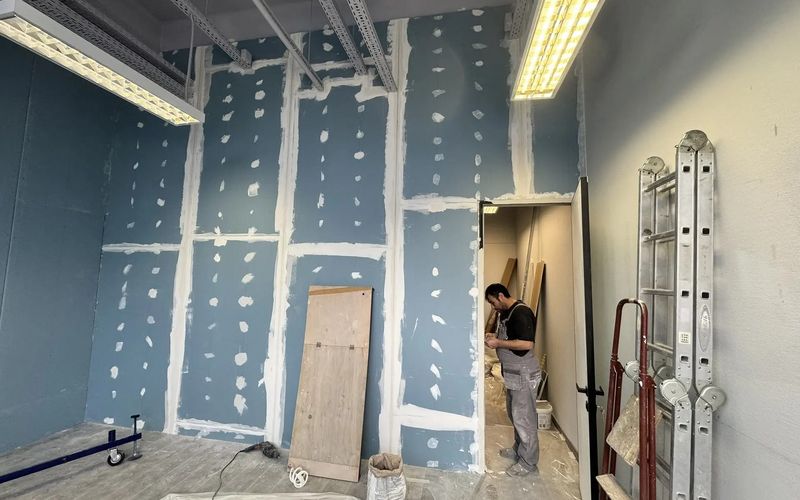

Стеклянную перегородку — 11,24 м² — демонтировали и на её месте возвели звукоизоляционную, 23,7 м². Новая получилась вдвое больше не случайно: она идёт до перекрытия, а не до подвесного потолка. Пока между кабинетом и коридором стоит стекло, поднимать звукоизоляцию нечем — у такой конструкции нет запаса. Каркас, звукопоглощающая плита внутри, панель ЭкоЗвукоИзол и звукоизоляционный гипсокартон дают совсем другой порядок величин.

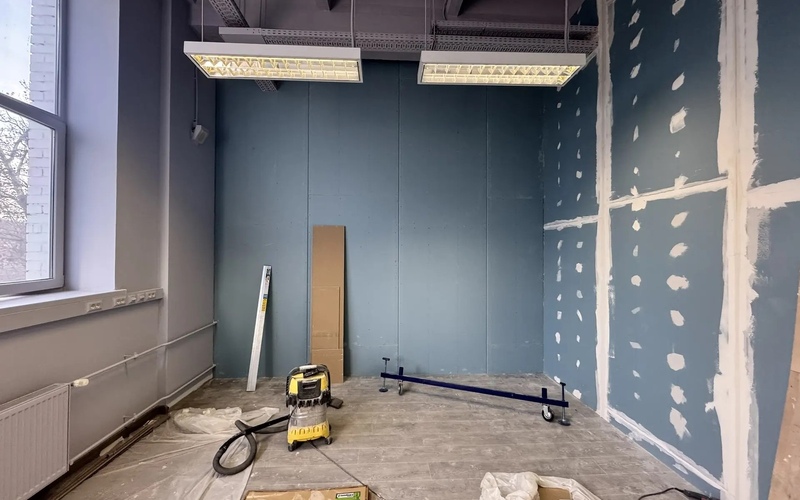

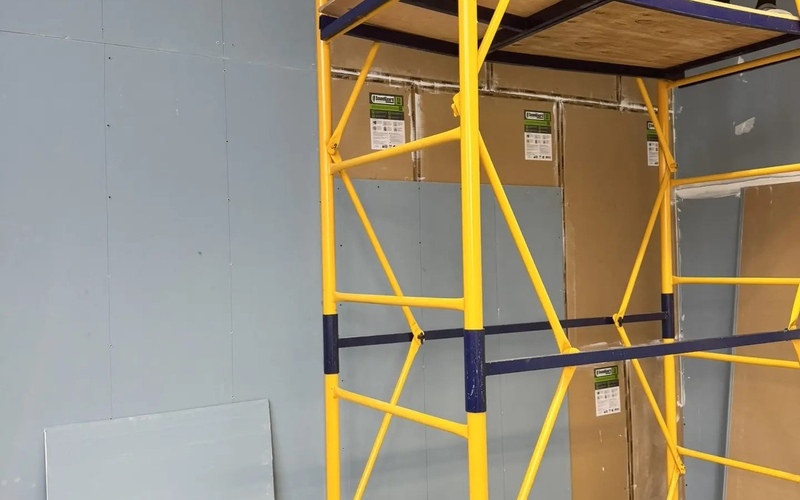

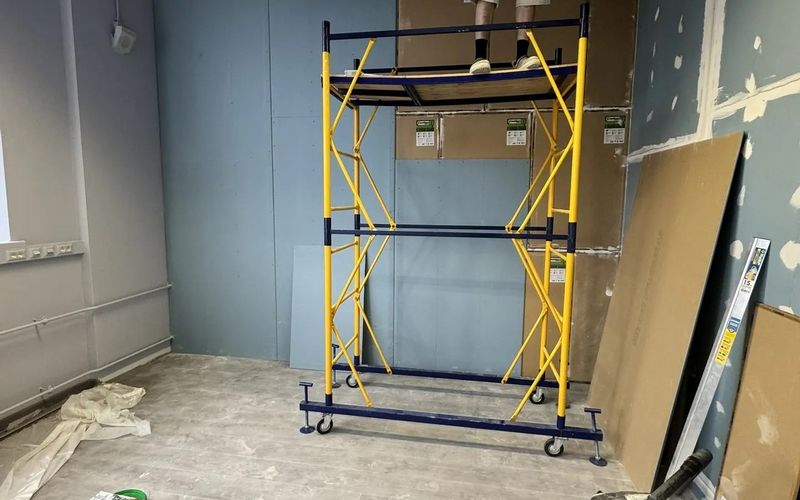

Глухую стену — 20,7 м² — закрыли бескаркасной звукоизоляцией. Схема выбрана осознанно: она съедает меньше площади, а кабинет всего 24 м². Панель крепится прямо к стене через виброразвязку, сверху гипсокартон. В проём встала звукоизоляционная дверь 42 дБ с выпадающим порогом — её ставил другой подрядчик, но без неё контур не был бы замкнут.

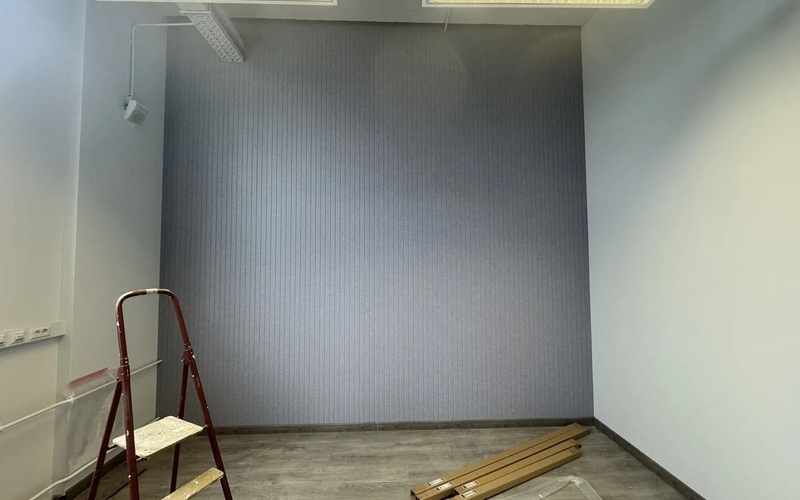

Отдельная задача — эхо внутри. На стены поставили 42 м² войлочных акустических панелей руста с шагом 50 мм: они забирают отражения и убирают гулкость, при этом остаются чистовой отделкой — красить и зашивать их сверху не нужно.
- 1Архитектурное решение разрабатывал дизайнер: акустические панели здесь не техническая обшивка, а видимая отделка кабинета, поэтому раскладку и цвет согласовывали до старта.
- 2Работали в действующей редакции — этаж не расселяли. Отсюда срок в три месяца: шумные операции планировали под график заказчика.

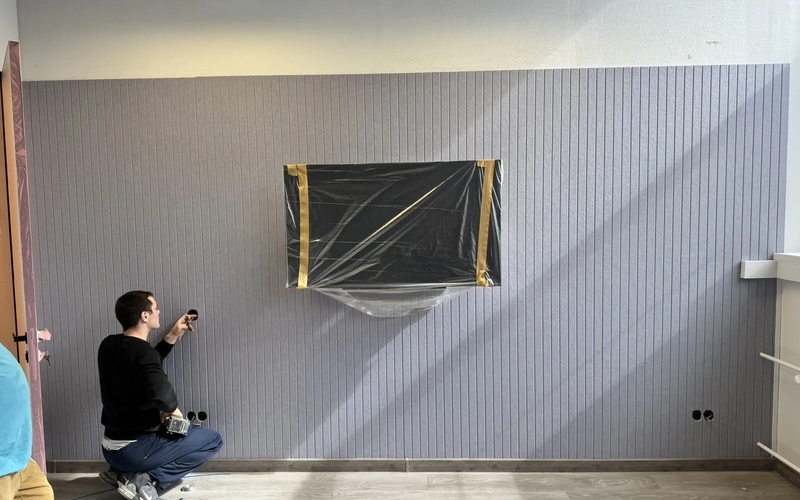

- 3Под телевизор и розетки в войлочной стене заранее вывели закладные, чтобы потом не резать готовую акустическую отделку.
Что было сделано
- Осмотр помещения и подбор технического решения
- Разработка архитектурного решения дизайнером
- Демонтаж стеклянных перегородок, 11,24 м²
- Монтаж звукоизоляционной перегородки, 23,7 м²
- Монтаж бескаркасной звукоизоляции стен, 20,7 м²
- Монтаж войлочных акустических панелей, 42 м²
Оказанные услуги
Особенность проекта
Две задачи в одном помещении обычно тянут в разные стороны. Звукоизоляция набирает массу и толщину, акустическая отделка требует, чтобы поверхность осталась пористой и открытой. Здесь их пришлось совместить: сначала закрытый контур из перегородки и обшивки стен, поверх — войлочные панели, которые работают уже на разборчивость речи внутри кабинета.
Результат заказчик оценил делом: после сдачи кабинета директора нас позвали на второе помещение в другом корпусе здания.
Перегородка и стены
Каркас на профиле SoundGuard Strong ПН-2 50×40 · звукопоглощающая плита SoundGuard Basalt 50 мм · звукоизоляционная панель SoundGuard ЭкоЗвукоИзол 13 мм · звукоизоляционный влагостойкий гипсокартон Gipsofon ПЛУК 12,5 мм · демпферная подложка SoundGuard VibroRoll 3,5 мм.
Развязка по контуру: демпферная виброгасящая лента SoundGuard ВиброЛента 50×4 мм, виброкомпенсирующие шайбы ВиброШайба 10×19, акустические дюбель-гвозди SoundGuard DA-P. Все стыки и примыкания проклеены лентой SoundGuard Tape и промазаны виброакустическим герметиком SoundGuard.
Акустика кабинета

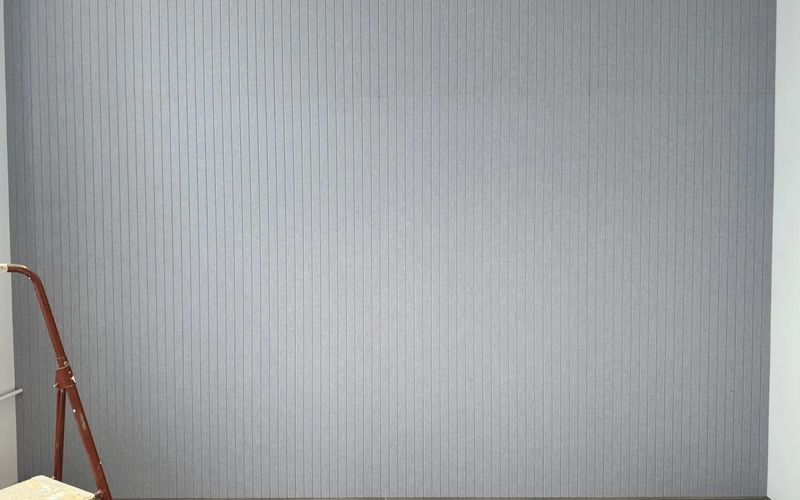

42 м² войлочных акустических панелей на стены, руст с шагом 50 мм. Панель из полиэфирного волокна работает как звукопоглотитель средних и высоких частот — именно они отвечают за разборчивость речи, — и одновременно служит чистовой отделкой: не требует покраски и не боится касаний.
Раскладку и цвет подбирал дизайнер под интерьер кабинета.
Дизайн-проект до начала работ
Архитектурное решение разработали и утвердили до начала работ — комплект рабочих чертежей марки АИ на девять листов: обмерный план, демонтаж, узел возводимой перегородки, план светильников, ведомость отделки, развёртки и 3D.

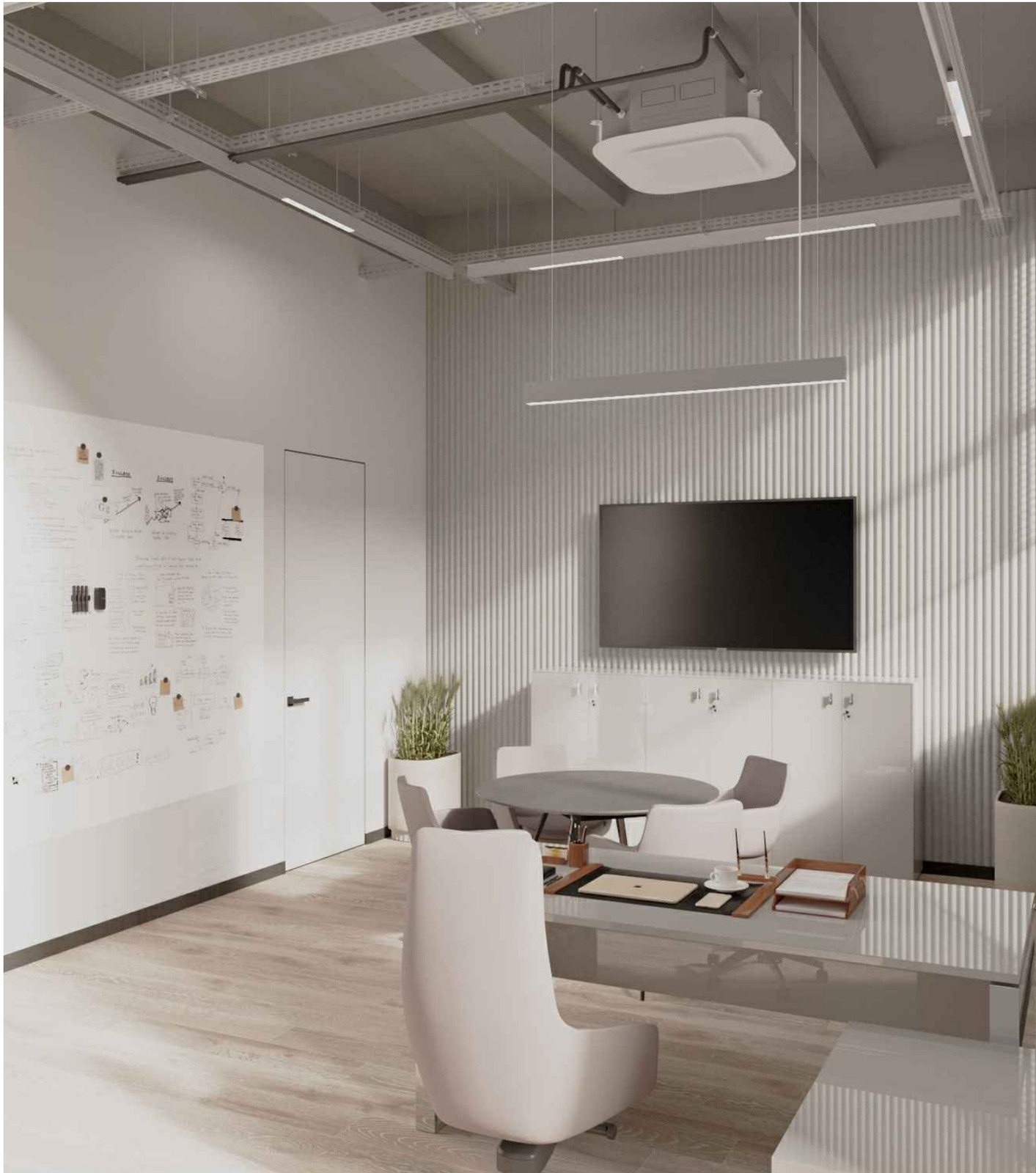

Это визуализации из проекта, а не фотографии готового кабинета. Как получилось на самом деле — в табе «Фото и видео».
Визуализации проекта
Как шли работы
Фотоотчёт
