Акустическое напыление сводчатого потолка конференц-зала
Конференц-зал в офисном здании на Уральской улице в Петербурге. Помещение историческое: кирпичные стены, арочные окна, сводчатый потолок сложной ломаной формы — от 4 метров в одной точке до 7 с лишним в другой. Больше 200 м² по полу и около 252 м² по потолку.
Нанесли акустическое напыление EchoStop толщиной 25 мм на весь потолок и по дизайн-проекту выкрасили его в синий. Работы заняли месяц.
Большой объём, твёрдые поверхности и никакой мягкой отделки — в пустом зале стояло гулкое эхо. Для конференц-зала это приговор: речь выступающего разваливается, из последних рядов её просто не разобрать.
Обычная подшивка потолка тут не годилась. Во-первых, потолок сводчатый и ломаный — плоскость под него не подведёшь. Во-вторых, к моменту нашего выхода по потолку уже была смонтирована вся инженерия: вентиляция, трассы кондиционеров, электрика, тросы под светильники. Закрывать всё это подвесной конструкцией никто не собирался.
- Описание
- Материалы
- Фото и видео
Напыление по сводчатому потолку
Решение
Выбрали акустическое напыление — оно единственное из всех решений повторяет форму основания. Смесь EchoStop наносится аппаратом прямо по потолку слоем 25 мм и ложится на любую геометрию: своды, переломы, выступы, обходы вокруг балок. Подшивать и выравнивать ничего не нужно, высота помещения не теряется.
Заодно решился вопрос с инженерией. Вентиляция, трассы кондиционеров и электрика остались там, где смонтированы, — напыление легло вокруг них, а не поверх.

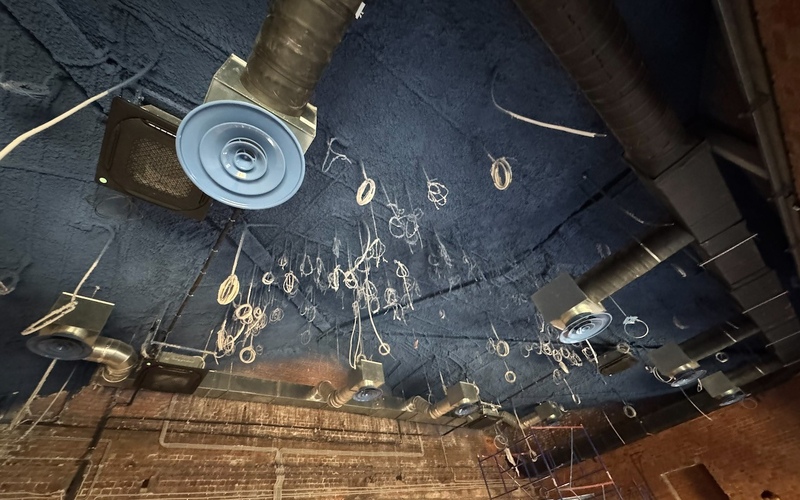

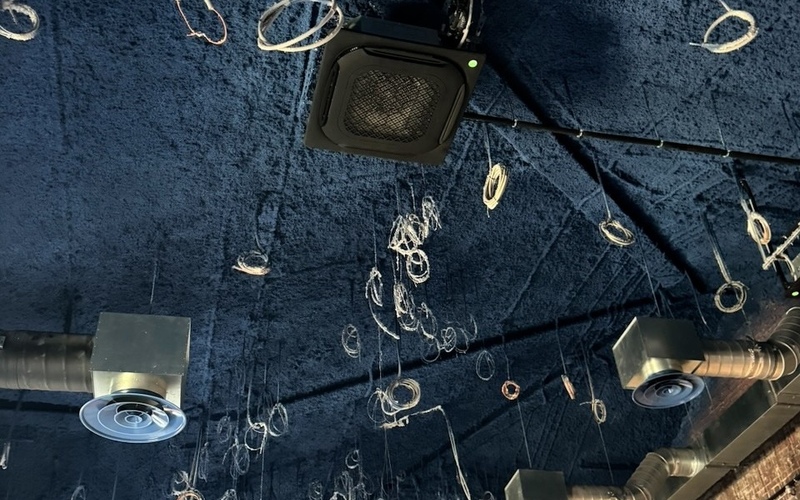

По дизайн-проекту напыление выкрасили в синий. Замысел простой и работающий: потолок сложной формы перестаёт читаться как потолок и превращается в небо над залом.
Что было сложным

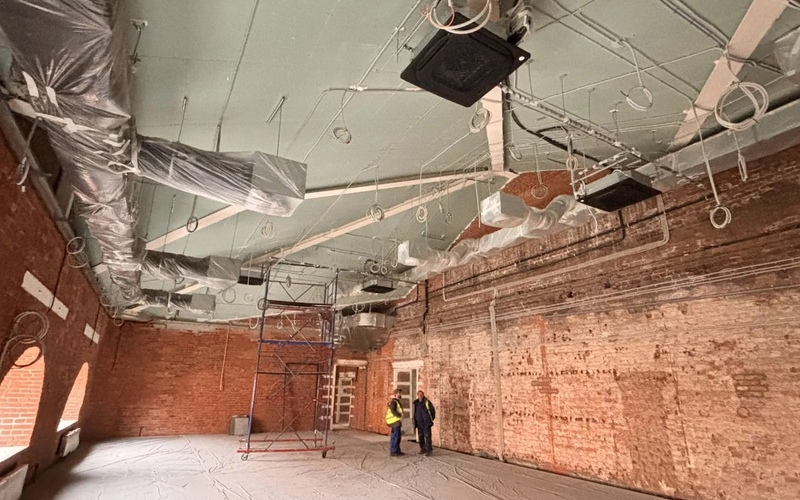

- 1Вся инженерия по потолку уже была смонтирована. Перед напылением каждый воздуховод, короб, кабель и трос пришлось укрыть защитной плёнкой — эта подготовка заняла больше времени, чем само нанесение.

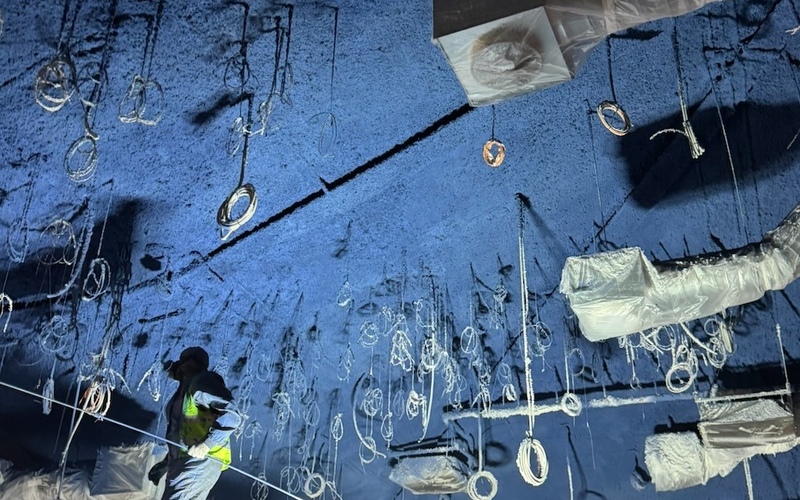

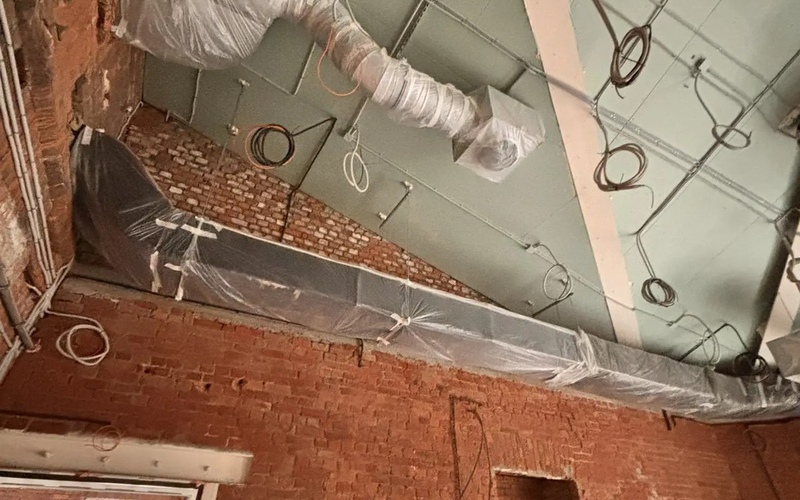

- 2Потолок сводчатый, с «кукушкой», ломаной формы: в одной точке от пола больше 7 метров, в другой чуть больше 4. Работали двумя вышками с двух тур — одна высота для одной части зала не подходила для другой.
- 3Пол и стены — исторический кирпич, его тоже нужно было полностью закрыть: смесь летит широким факелом и убрать её потом с кирпичной кладки невозможно.
Почему напыление, а не панели
Акустические панели и подвесные потолки работают на плоскости. Как только основание перестаёт быть плоским, под них нужно строить каркас — то есть опустить потолок, потерять высоту и спрятать всё, что к нему смонтировано.
Напыляемое покрытие устроено иначе: это волокнистая смесь, которая наносится на поверхность и застывает пористым слоем. Она повторяет геометрию основания, обходит трубы и кронштейны, ложится в углы и на криволинейные участки. Поглощение даёт сама структура слоя — открытые поры гасят звуковую волну по всей толщине 25 мм.
Для зала с историческим сводом это и есть главный аргумент: акустика появляется, а объём и характер помещения остаются.
Что было сделано
- Акустический расчёт помещения и проект коррекции
- Укрытие смонтированных инженерных коммуникаций, стен и пола

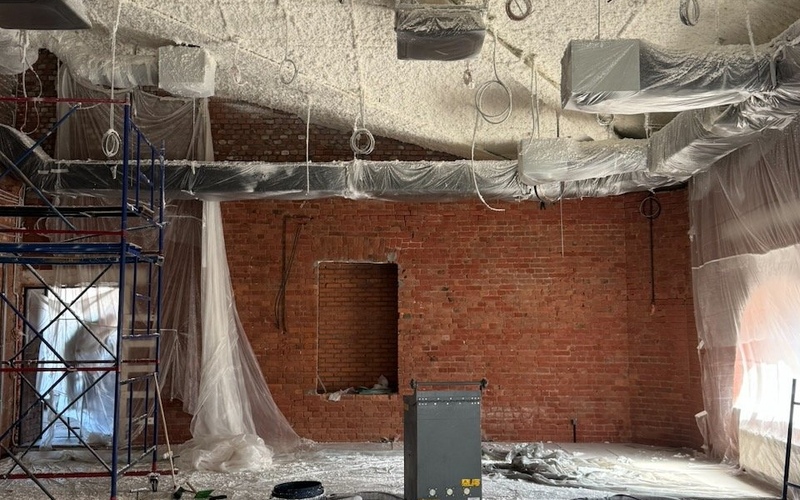

- Напыление EchoStop толщиной 25 мм по всей площади потолка — 252 м²

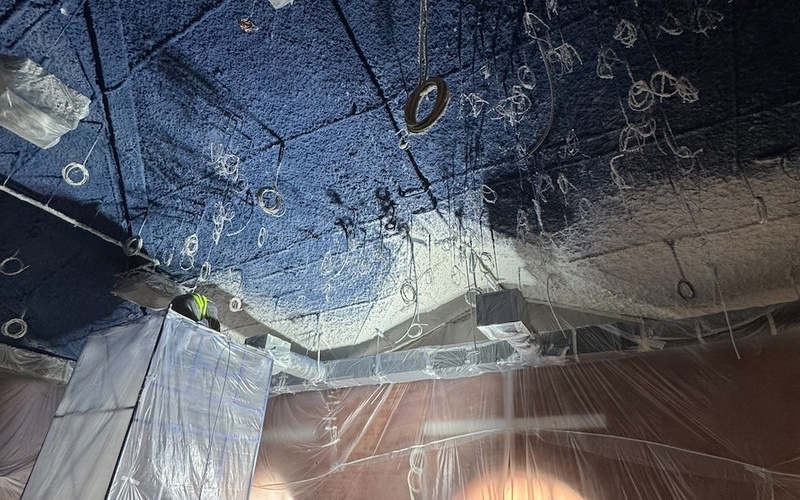

- Окраска напыления в синий цвет по дизайн-проекту
- Работа с двух вышек на перепаде высот от 4 до 7 метров
Результат
Проектные значения по времени реверберации достигнуты — эхо в зале снято, речь с трибуны разборчива на последних рядах. Заказчик работу принял.
Оказанные услуги
EchoStop, слой 25 мм
Что применяли
- Акустическое напыляемое покрытие SoundGuard EchoStop, слой 25 мм
- Специальная клеевая смесь
- Краска для финишной окраски напыления
- Аппарат для нанесения напыления
- Укрывная плёнка и малярная лента для защиты коммуникаций, стен и пола
Как устроено напыление
EchoStop — волокнистая смесь, которая наносится на поверхность аппаратом вместе с клеевым составом и застывает пористым слоем. Работает не масса, а структура: открытые поры гасят звуковую волну по всей толщине, поэтому 25 мм покрытия дают поглощение, сопоставимое с подвесной акустической плитой.
Ключевое отличие от плит и панелей — покрытие не требует ровного основания и каркаса. Оно повторяет любую геометрию и обходит то, что уже смонтировано.
Напыление можно красить: цвет наносится поверх и не забивает поры, акустические свойства сохраняются. Здесь этим и воспользовались — сделали потолок синим.
Подробнее о технологии — на странице напыляемых акустических покрытий.
От укрытия коммуникаций до синего потолка
Фотоотчёт
