Акустические потолочные острова в офисе Т-Софт
Новый офис IT-компании «Т-Софт» на Московском проспекте в Петербурге. Этаж изогнут дугой вдоль фасада: открытый офис на 52 рабочих места, три переговорные, демо-зона, кухня-столовая — по экспликации почти 800 м² на 63 человека.
Потолок здесь оставлен открытым и выкрашен в чёрный: плита перекрытия и все коммуникации на виду. Красиво — и абсолютно не поглощает звук. Подобрали и изготовили акустические элементы, смонтировали 180 м² потолочных островов, а для стен поставили гексагоны из фиброплана.
Высокие потолки, много стекла, твёрдый пол и минимум мягкой мебели — набор, при котором открытый офис на полсотни человек начинает гудеть. Заказчик занялся акустикой заранее, до заселения, а не после первых жалоб на то, что в опенспейсе невозможно разговаривать.
Изначально в проекте были только войлочные панели с рейками на стенах. Но стен в таком помещении мало, а потолок — самая большая свободная поверхность, и именно он отражает звук обратно на рабочие места. Одними стенами задача не решалась.
- Описание
- Материалы
- Каким задумали
- Фото и видео
Потолок вместо стен
Решение
Показали заказчику свои объекты и предложили поменять пропорцию: не стены, а потолок. Стен в открытом офисе мало и они заняты — окна, стекло, мебель. Потолок же свободен целиком, и именно он возвращает звук обратно на рабочие места.

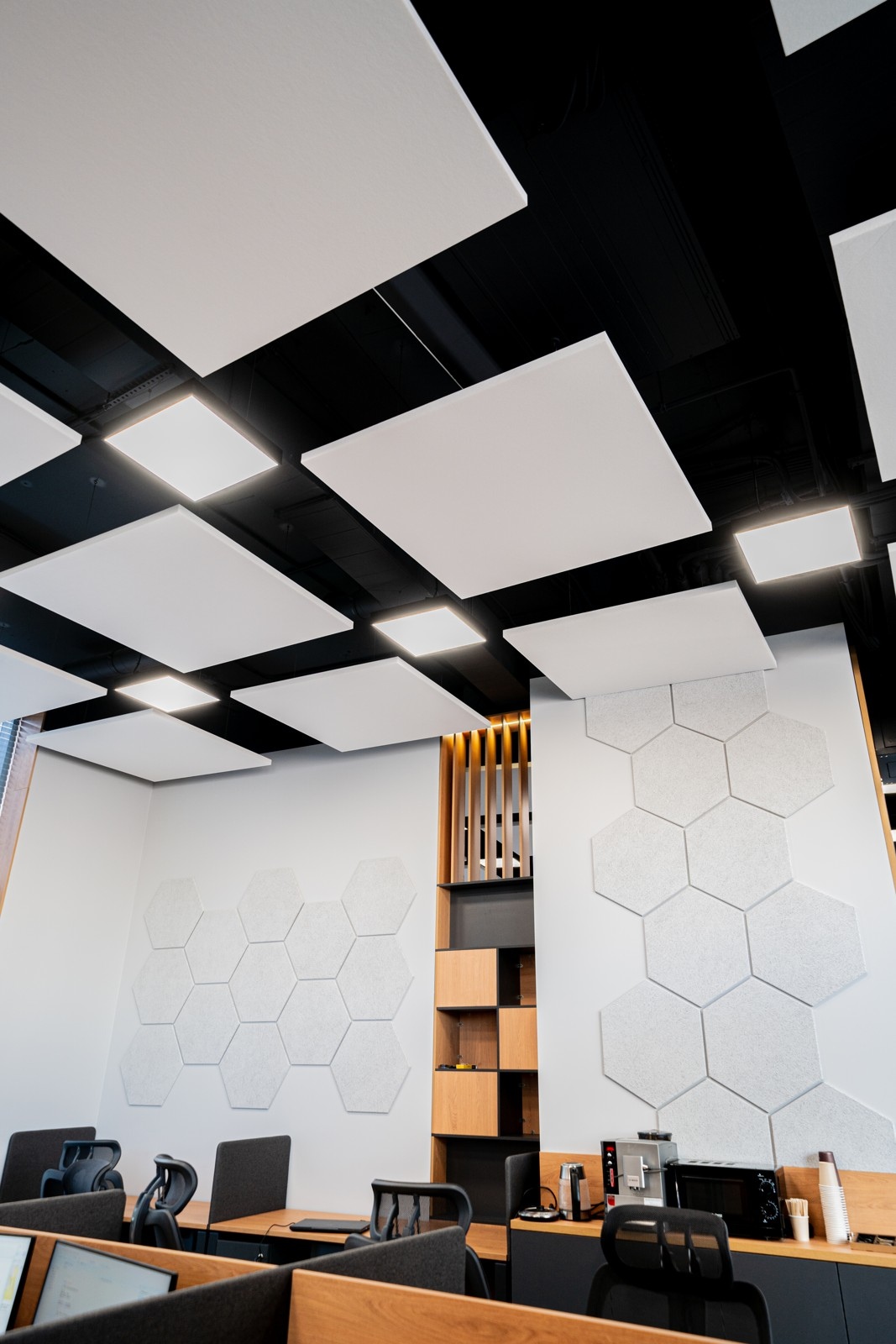

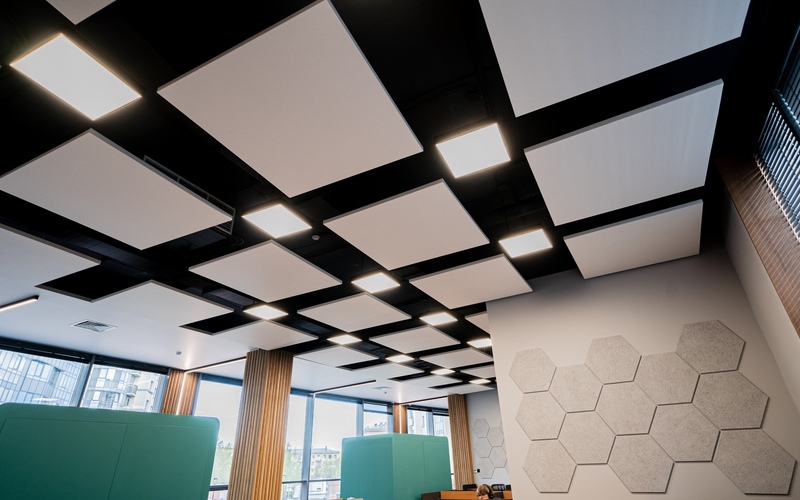

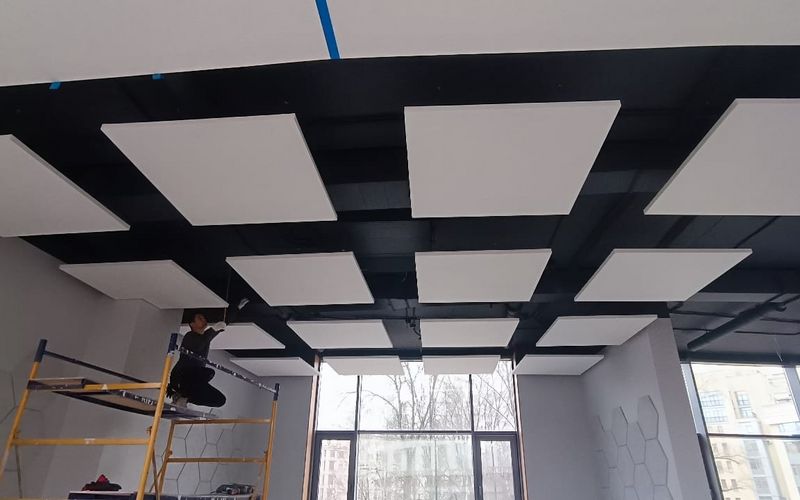

В итоге почти весь потолок закрыли акустическими островами 1000×1000×40 мм, подвешенными в шахматном порядке между светильниками. Белые квадраты на чёрном открытом потолке — приём одновременно акустический и дизайнерский: помещение не теряет высоту, коммуникации остаются на виду, а поглощение появляется там, где нужно.

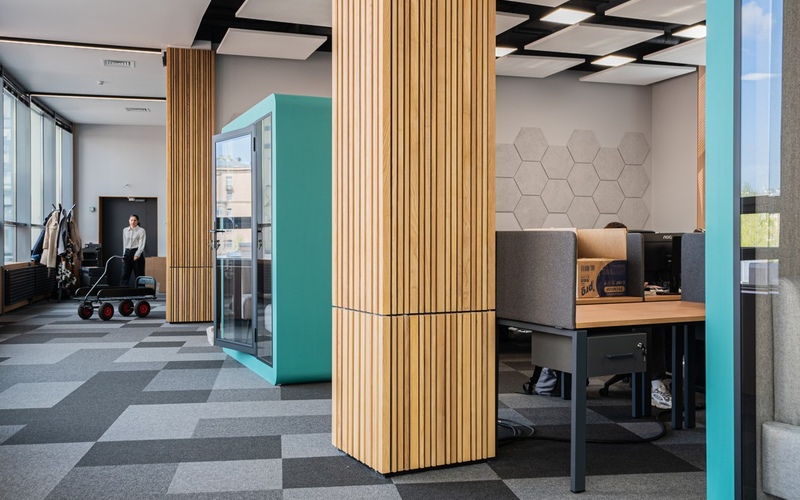

Стены декорировали акустическими «сотами» из материала Фиброплан — панель на древесном волокне и белом цементе, 600×520 мм с фаской. Они эффективно рассеивают звуковые волны и держат акцентные простенки и колонны.
Что делали мы, а что заказчик
- 1Подбор материалов — искали то, что устроит заказчика сразу по трём параметрам: как выглядит, как работает акустически и сколько стоит.
- 2Изготовление и поставка потолочных островов двух видов и стеновых гексагонов в индивидуальном исполнении.
- 3Монтаж потолочных элементов — 180 м² по всему этажу, это наша работа.
- 4Стеновые гексагоны заказчик монтировал своими силами: мы поставили материал и передали схему раскладки.

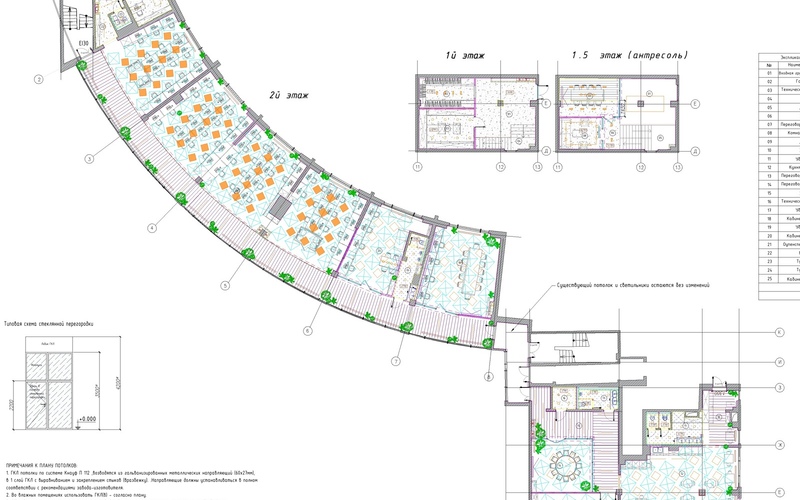

Схема потолка по проекту
Этаж изогнут дугой вдоль фасада, поэтому раскладку островов считали по проекту, а не «на глаз». На плане потолков голубым отмечены акустические острова 1000×1000, оранжевым — светильники: они идут в одной сетке и согласовывались вместе.
Рядом с открытым офисом — переговорные на 8, 12 и 16 человек, демо-зона и кухня-столовая на 76 м². По экспликации этаж рассчитан на 63 рабочих места.
Почему острова, а не сплошной подвесной потолок
Сплошной подшивной потолок съел бы высоту и спрятал инженерию, ради вида которой интерьер и задумывался. Отдельный остров работает не только нижней плоскостью: звук заходит на него сверху и с торцов, а воздушный зазор между островом и перекрытием добавляет поглощения на низких частотах.
Поэтому шахматная раскладка с зазорами даёт результат, сопоставимый со сплошной подшивкой, но оставляет потолок открытым. Плюс между островами свободно проходят светильники, вентиляция и кабельные трассы — их не пришлось переносить.
Что было сделано
- Подбор акустических материалов под визуальные, акустические и бюджетные требования заказчика
- Изготовление потолочных островов 1000×1000×40 мм двух видов
- Изготовление стеновых гексагонов 600×520 мм в индивидуальном исполнении
- Монтаж 180 м² потолочных островов по всему этажу
- Согласование раскладки островов со схемой освещения и вентиляции
Оказанные услуги
Три изделия
Что поставили и смонтировали
- Акустический остров OST Квадрат 1000×1000×40 мм, RAL 9003 — минеральная вата в покрытии из стеклохолста
- Подвесная акустическая панель «Облако» из войлока, 1200×1200×40 мм
- Панель FIBROPLAN f1, гексагон 600×520×14 мм, длина грани 300 мм, кромка К5 с фаской, белый цемент
Два вида островов — зачем

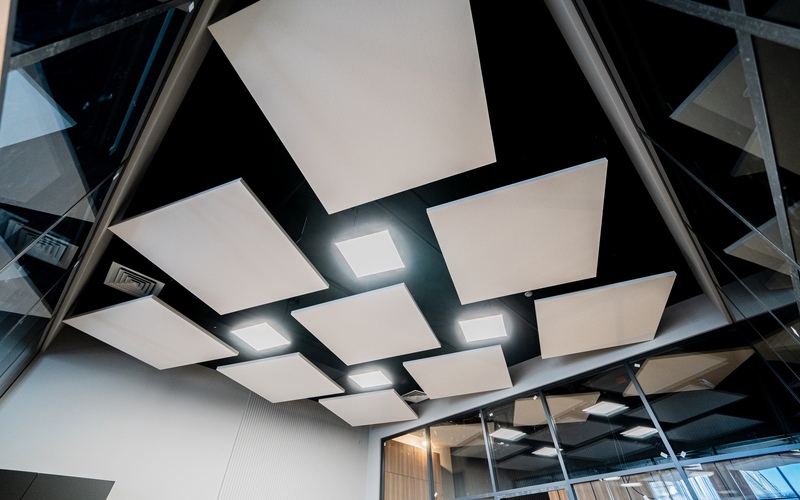

Острова на минеральной вате в стеклохолсте дают максимальное поглощение и держат идеально ровную белую плоскость — их поставили в открытый офис и переговорные, где важнее всего разборчивость речи.
Войлочные «облака» мягче по фактуре и теплее по виду; войлок к тому же не осыпается и не боится касаний. Оба вида имеют толщину 40 мм и висят в одной сетке, поэтому визуально потолок читается как единая система.
Гексагоны на стенах — из панели SoundGuard FIBROPLAN F1: древесное волокно на белом цементе, жёсткая фактурная плита с фаской по кромке. Шестиугольников такого размера нет в прайсе — мы режем их из стандартных панелей под конкретный объект. Поэтому форму и раскладку можно подобрать под интерьер, а не подгонять интерьер под готовый формат.
Визуализации дизайн-проекта

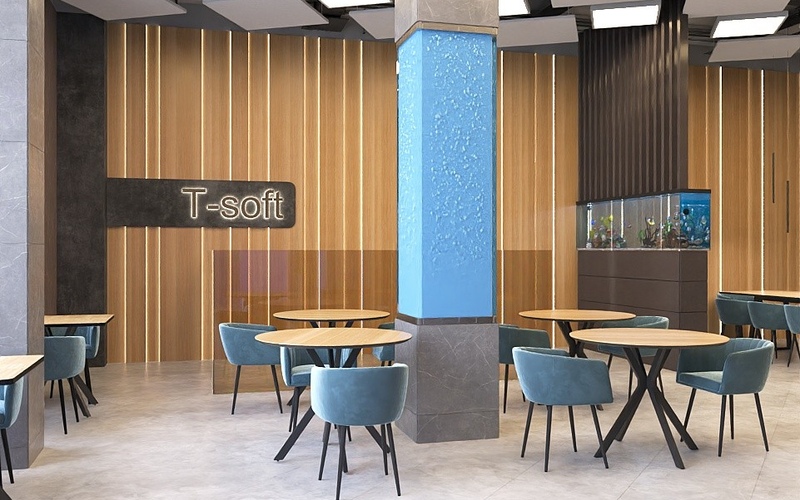

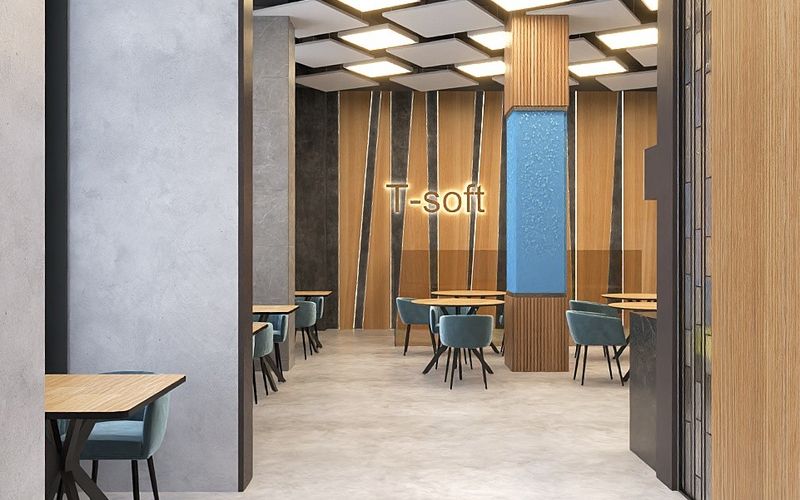

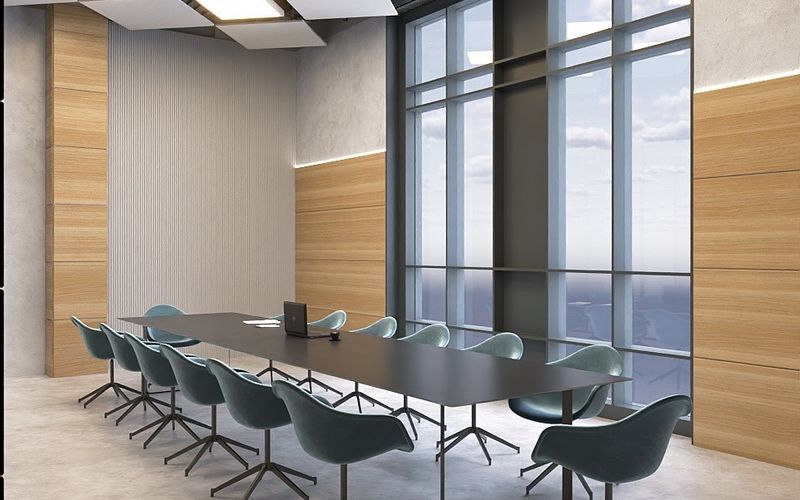

Акустика была заложена в дизайн-проект офиса с самого начала. Ниже визуализации из этого проекта — это рендеры, а не съёмка объекта; как получилось в реальности, смотрите в табе «Фото и видео».

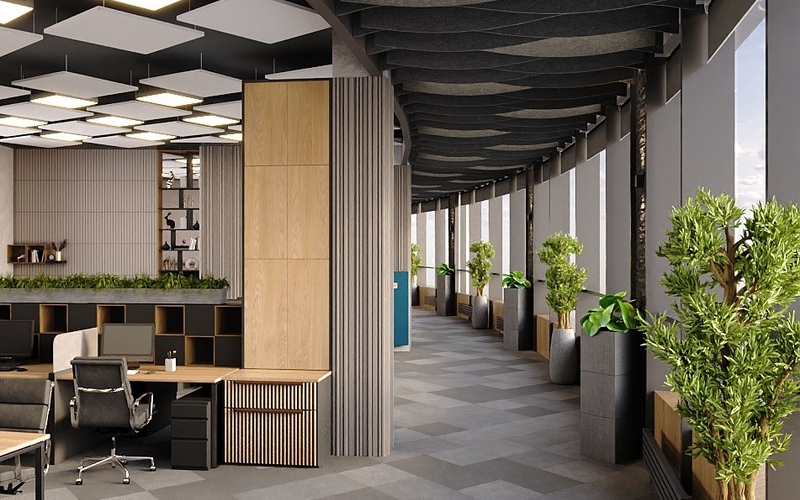

Сетка островов на чёрном потолке перешла из проекта в реализацию практически без изменений. Разошлось другое: на рендерах вдоль изогнутого фасада идут тёмные волнообразные баффлы, а в готовом офисе на их месте обычный потолок — по ходу проекта от этой части отказались.

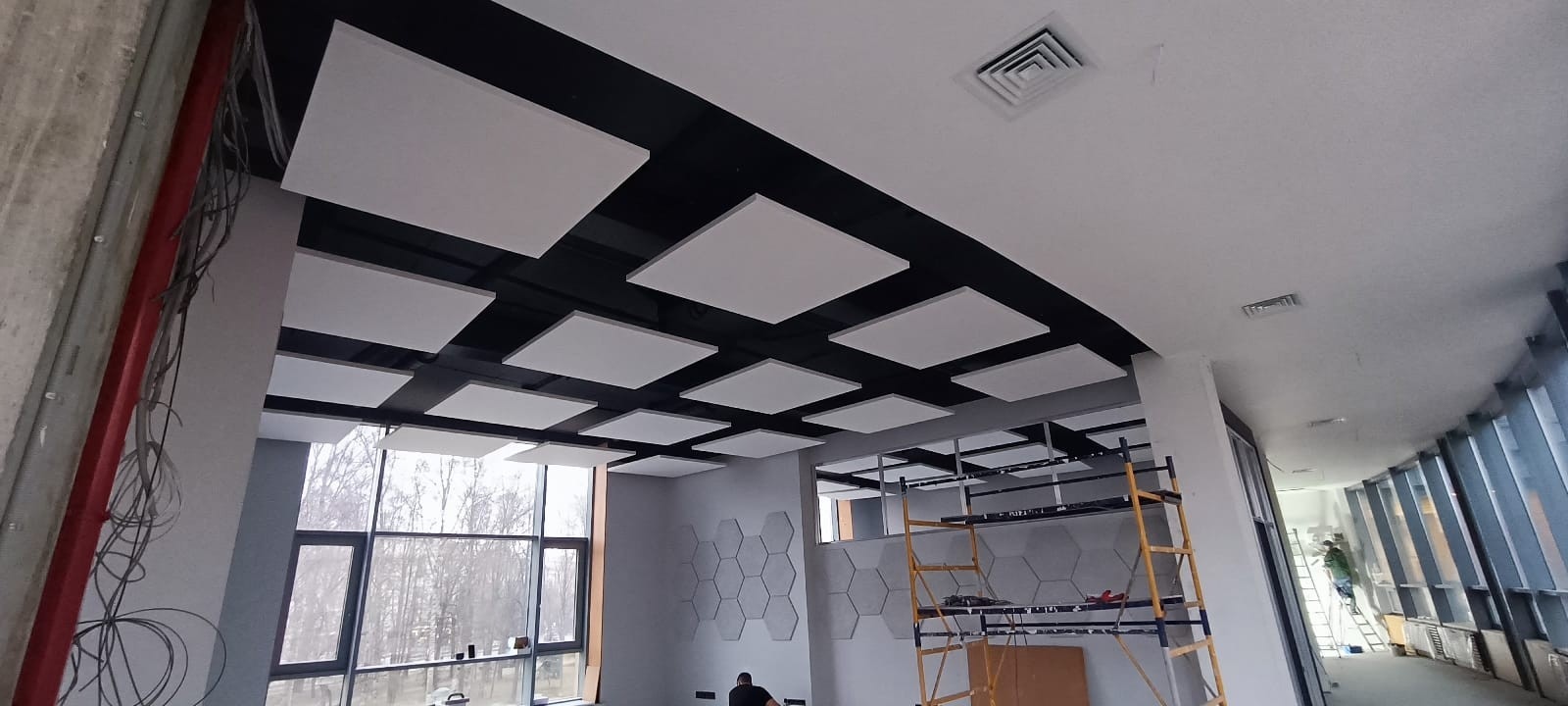

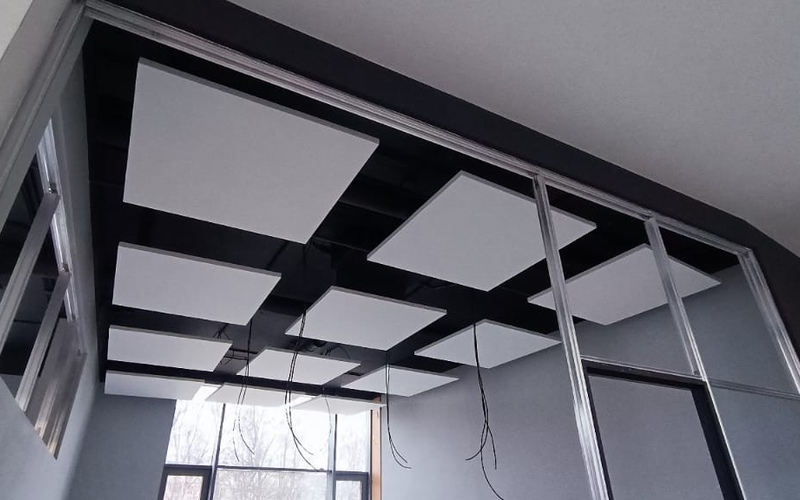

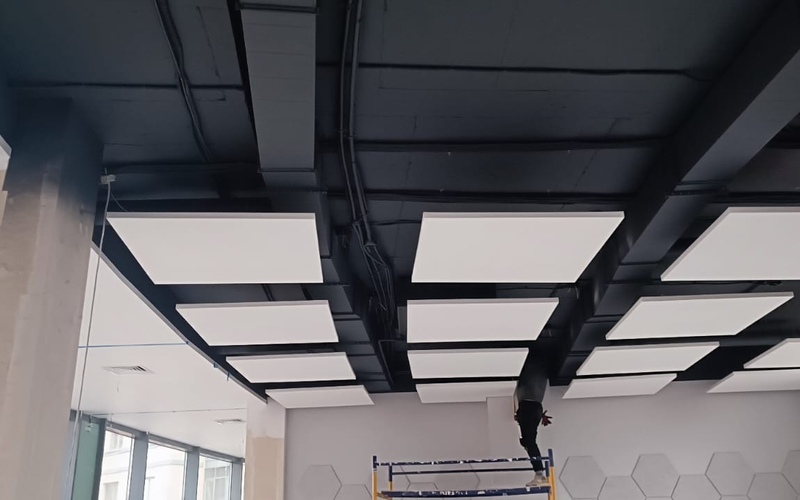

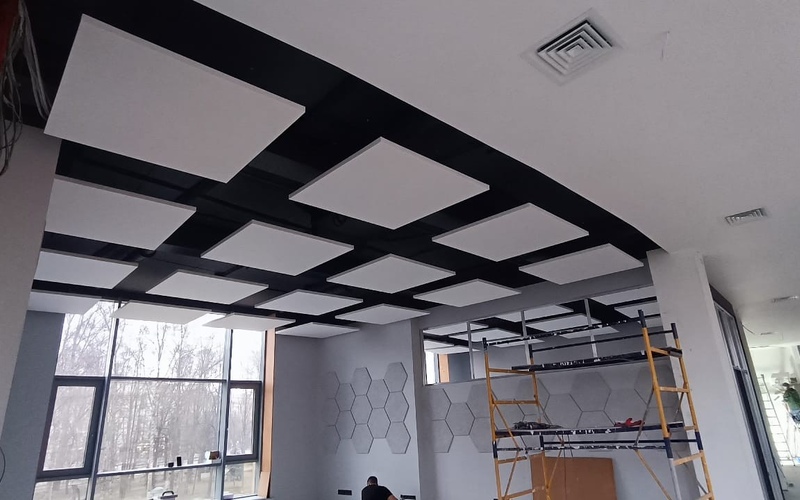

Монтаж и результат
Фотоотчёт
