Индивидуальные акустические элементы в офисе в Кронштадте

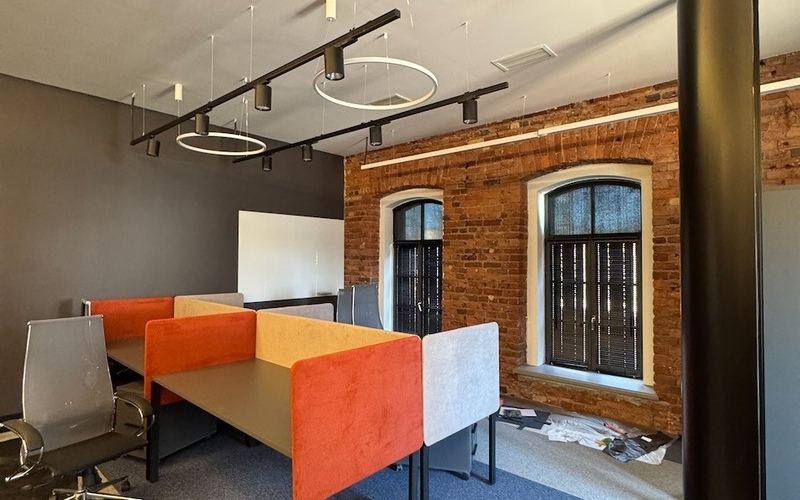

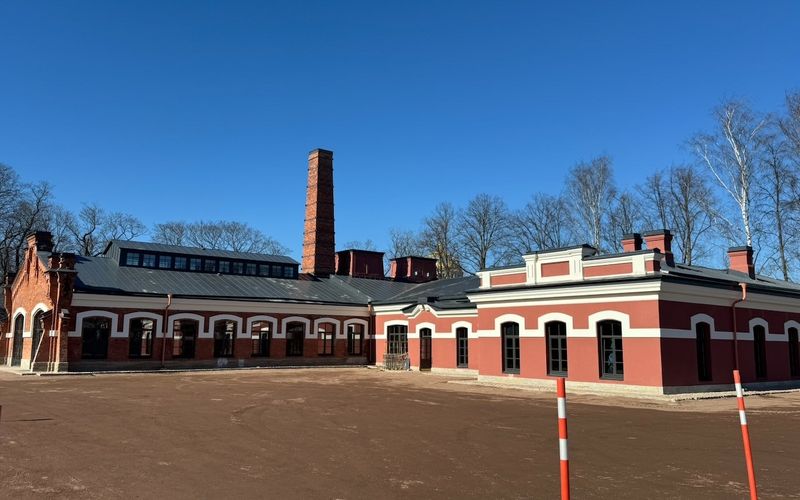

Инжиниринговый центр в Кронштадте — этаж почти 1400 м² в отреставрированном краснокирпичном здании: переговорные, кабинеты, открытые рабочие зоны и демо-залы. Высокие потолки, кирпич, стекло и твёрдый пол дают ровно ту акустику, которую и ожидаешь от такого помещения.
К нам обратилась студия дизайна, которая вела интерьер. Акустику она заложила в проект сразу — но не готовыми плитами с потолка, а индивидуальными элементами: войлочными цилиндрами и подвесными композициями, в которые встроен свет. Вместе со студией довели эти элементы от эскиза до рабочего чертежа, изготовили 44 изделия шести типов и смонтировали их в семи помещениях.
Дизайнеры нарисовали акустику, которой не существует в продаже. Войлочные цилиндры диаметром 660 мм со светильником внутри, кессон четыре метра на два восемьдесят, подвесные композиции длиной до 6,7 метра — всё это нельзя заказать со склада и нельзя собрать из стандартных панелей.
При этом элементы должны были не только выглядеть как на картинке, но и работать: снижать реверберацию в помещениях с высокими потолками и твёрдыми поверхностями. И держать в себе светильники, не перекрывая свет и не перегреваясь.
- Описание
- Изделия и материалы
- Каким задумали
- Фото и видео
Акустика, которую нельзя купить готовой
Решение
Работали не по готовому чертежу, а вместе с дизайнерами. У студии был образ: цилиндры, собранные группами, и крупные подвесные композиции над столами. У нас — понимание, как войлок держит форму, как считать вес на подвес и куда в теле элемента можно завести светильник.

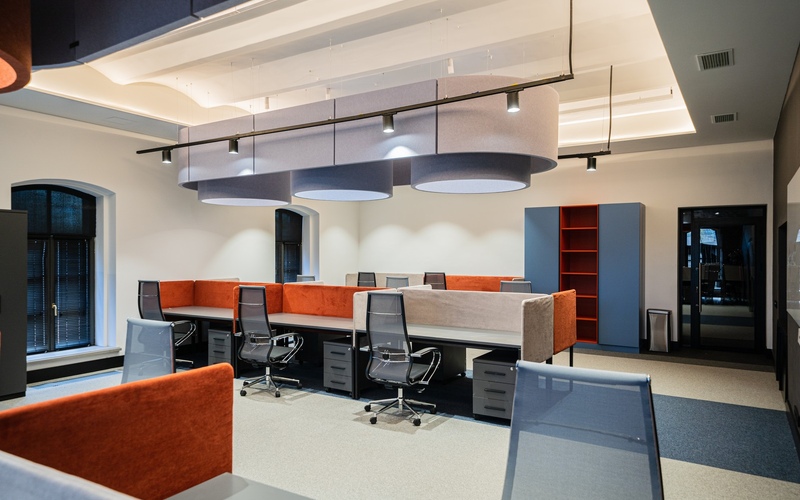

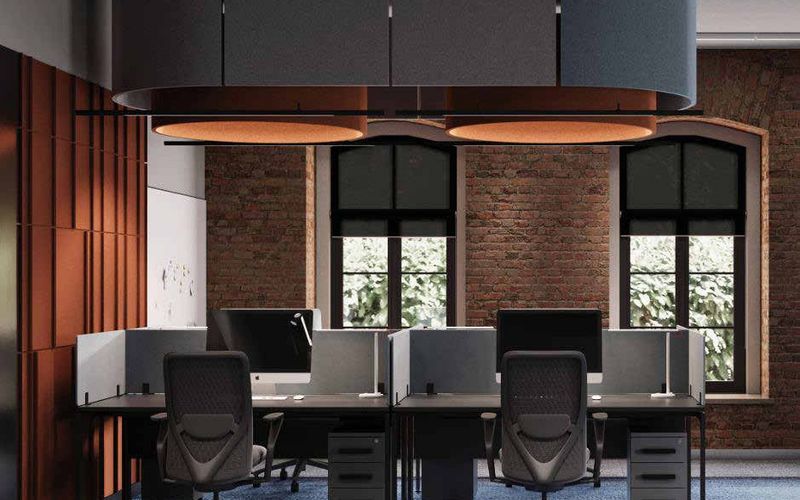

Из этого вышли шесть типов изделий. Основа — цилиндр Ø660 мм высотой 200 мм: 40 штук в трёх цветах, часть накладные, часть на подвесах. Дальше три подвесные композиции — 3,5, 5,3 и 6,7 метра длиной, собранные из тех же цилиндров в общей войлочной обойме. И кессон 4×2,8 метра с ячейками 680×535 над демо-зоной.

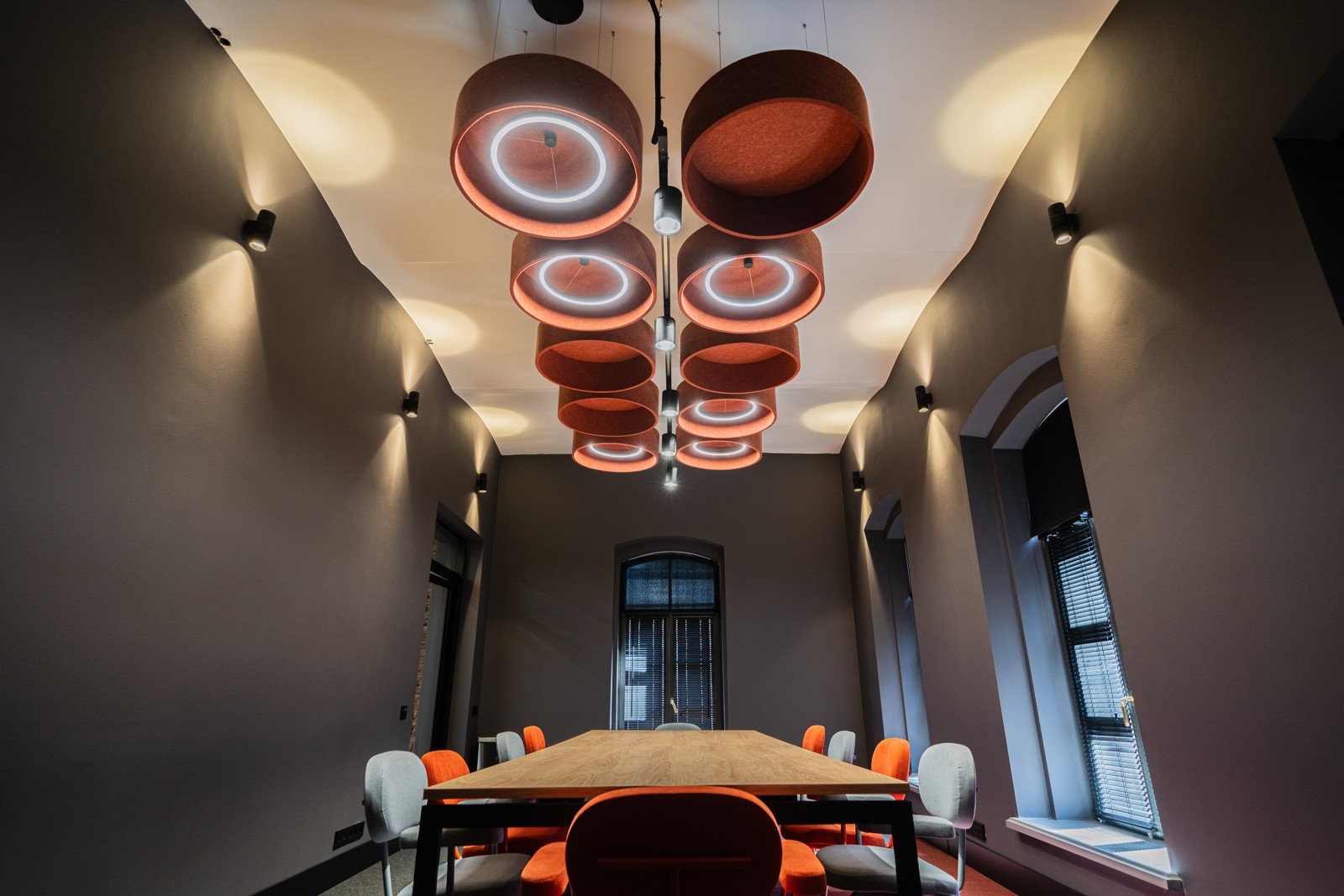

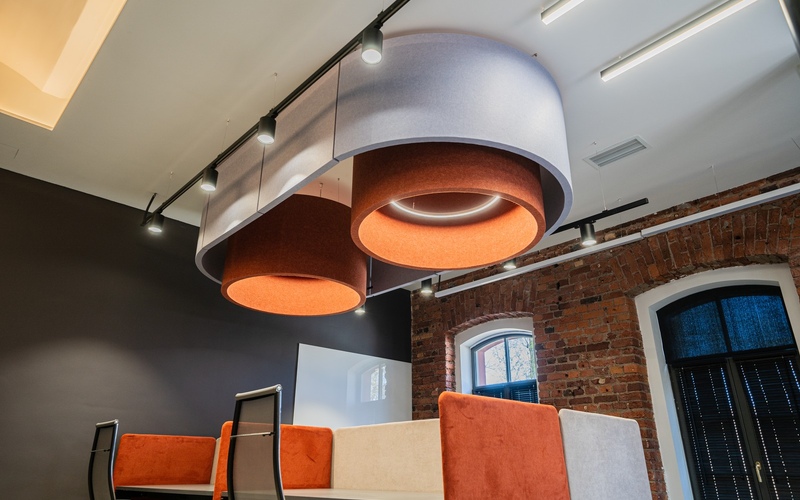

Свет заведён внутрь изделий, а не рядом с ними: в цилиндры композиций встроены светильники, кольцо света видно снизу. Поэтому раскладку согласовывали одновременно с проектом освещения — сдвинуть элемент означало сдвинуть светильник.
Что было сложным
- 1Изделий такой формы нет в продаже. Каждый тип пришлось довести от эскиза дизайнера до рабочего чертежа: раскрой, узлы соединения панелей на скрытых спицах, точки подвеса, вес.
- 2Внутрь элементов заходит свет. Светильник нужно закрепить, обслуживать и не перегреть — при том что вокруг него войлок, а сам элемент висит на тросах.

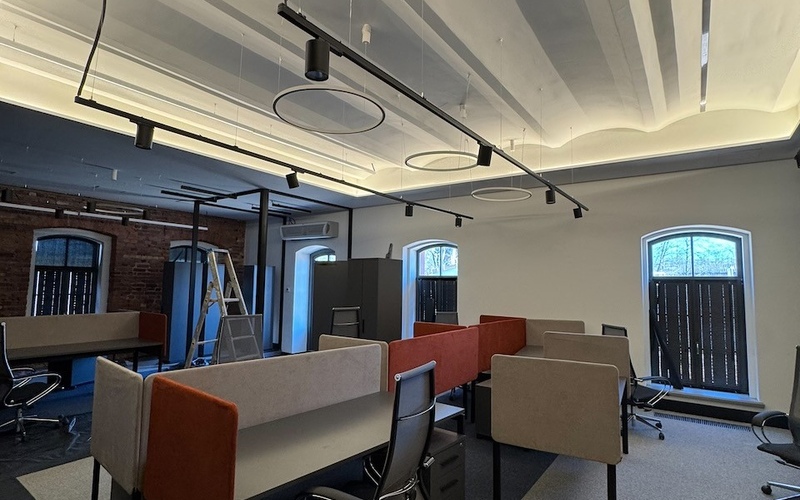

- 3Здание отреставрированное, потолки неровные и разной высоты. В проекте прямо записано: изготовление только после контрольных замеров на объекте. Так и делали — сначала мерили, потом резали.
Почему цилиндр работает лучше плиты
Плита на потолке поглощает одной поверхностью — нижней. Цилиндр высотой 200 мм, висящий отдельно, работает и донцем, и внешней стенкой, и внутренней: три поверхности вместо одной, и звук приходит на них под разными углами.
За счёт этого сорок таких элементов дают заметное снижение реверберации, не закрывая потолок целиком. Для здания с историческими сводами это принципиально: сплошная подшивка съела бы и высоту, и сам интерьер, ради которого реставрацию и делали.
Что было сделано
- Разработка конструкции индивидуальных акустических элементов совместно со студией дизайна
- Рабочие чертежи шести типов изделий
- Контрольные замеры на объекте перед изготовлением
- Изготовление 44 изделий из акустического войлока
- Интеграция светильников в тело элементов

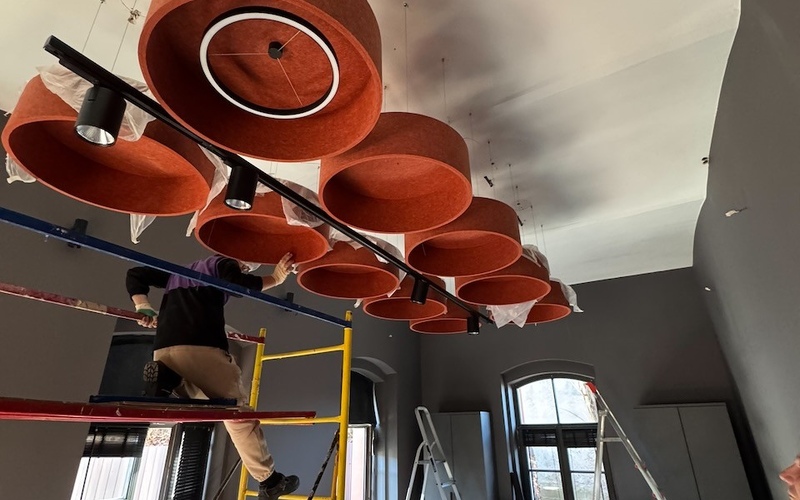

- Монтаж в семи помещениях: переговорные, кабинеты, открытые зоны и демо-залы
Оказанные услуги
Шесть типов изделий
Что изготовили

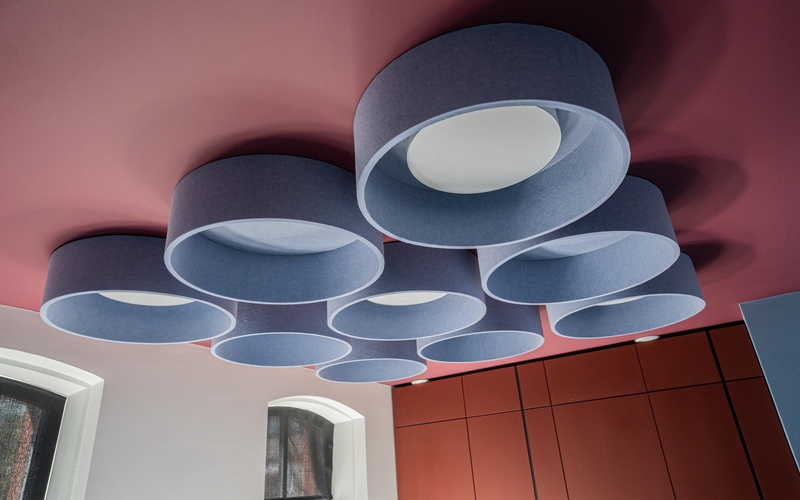

- Цилиндр накладной Ø660×200 мм — 18 шт.
- Цилиндр подвесной Ø660×200 мм — 22 шт. в двух цветах

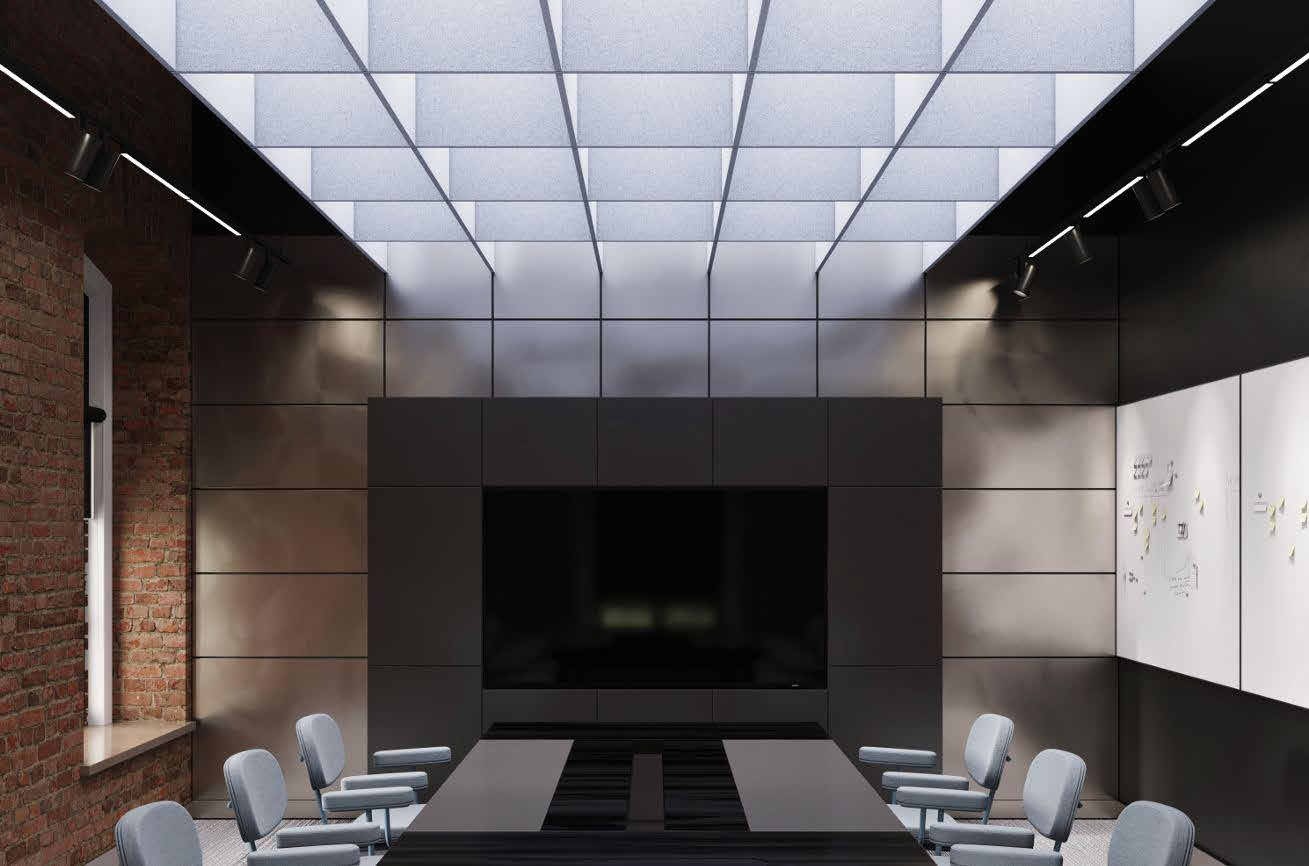

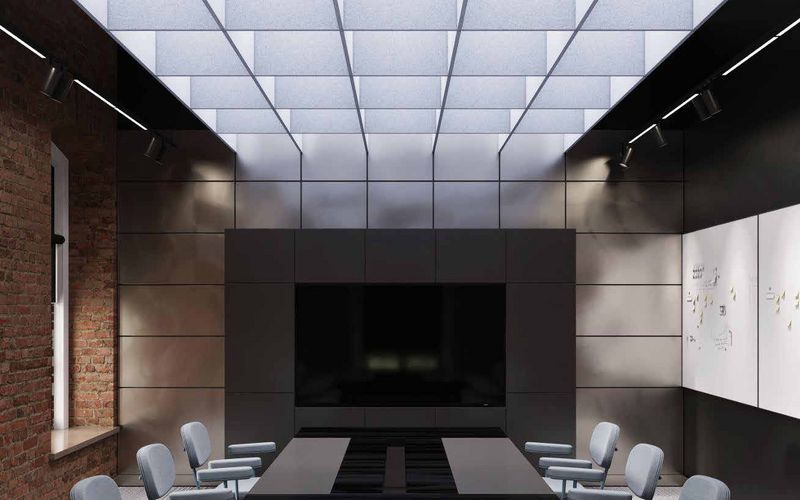

- Кессон 4000×2795×500 мм с ячейками 680×535 — 1 шт.
- Подвесная композиция 3520×1700×900 мм — 1 шт.
- Подвесная композиция 5320×1700×900 мм — 1 шт.

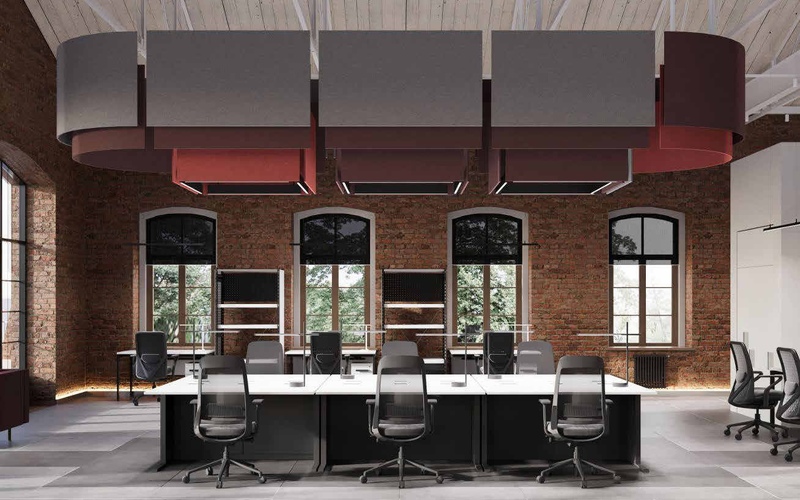

- Подвесная композиция 6720×1825×1100 мм — 1 шт.
Акустический войлок
Все изделия — из акустического войлока на полиэфирном волокне. Он поглощает средние и высокие частоты (те, что отвечают за гулкость и разборчивость речи), держит форму без каркаса, режется по любому контуру и не требует отделки: что смонтировали, то и видно.
Здесь войлок работал ещё и как цвет интерьера — шесть оттенков по дизайн-проекту, от белого и бледно-василькового до винного и террасового. Панели соединяются скрытыми спицами, поэтому снаружи не видно ни креплений, ни швов.

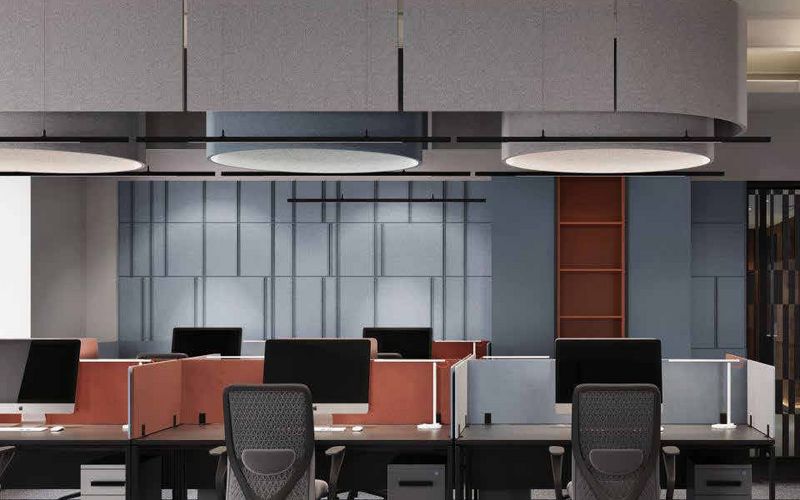

Визуализации дизайн-проекта

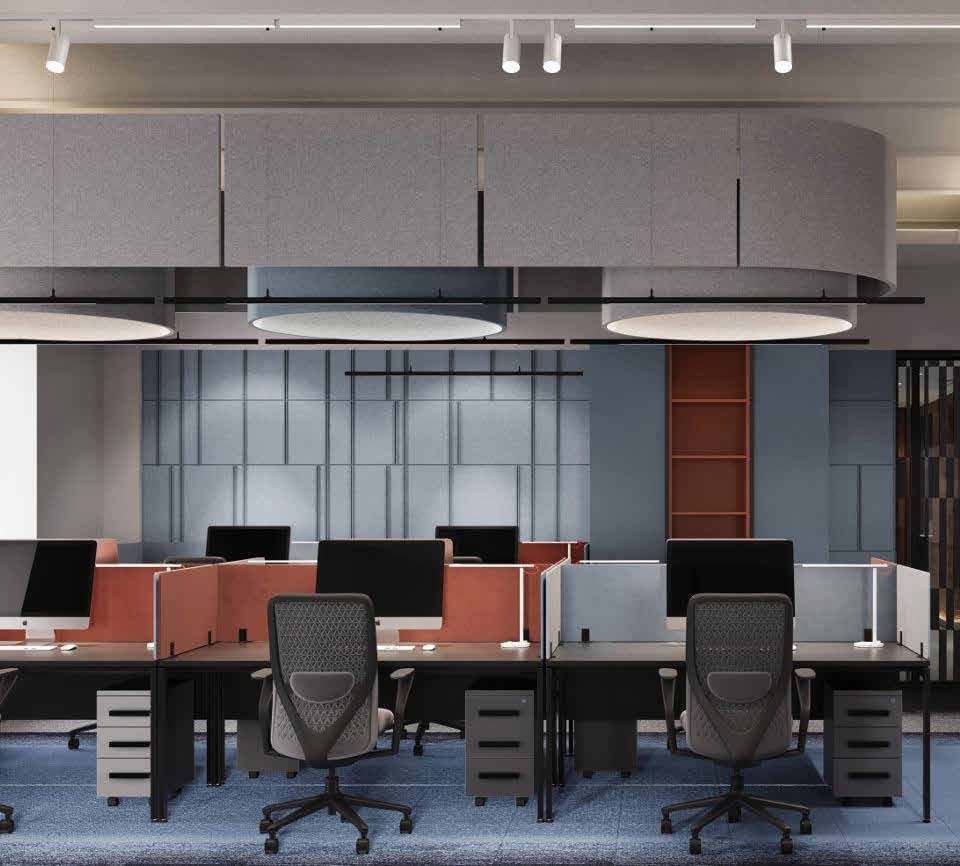

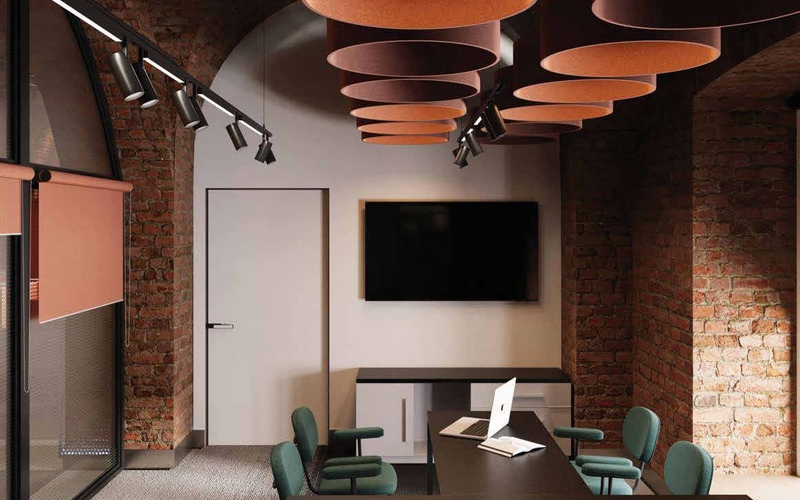

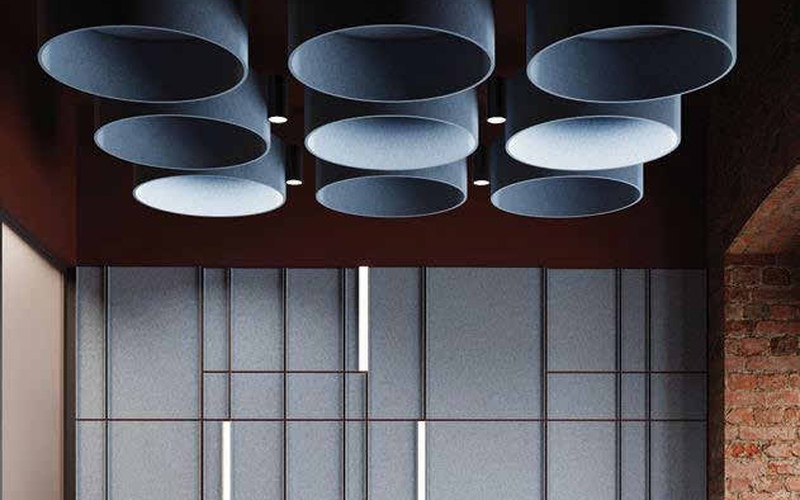

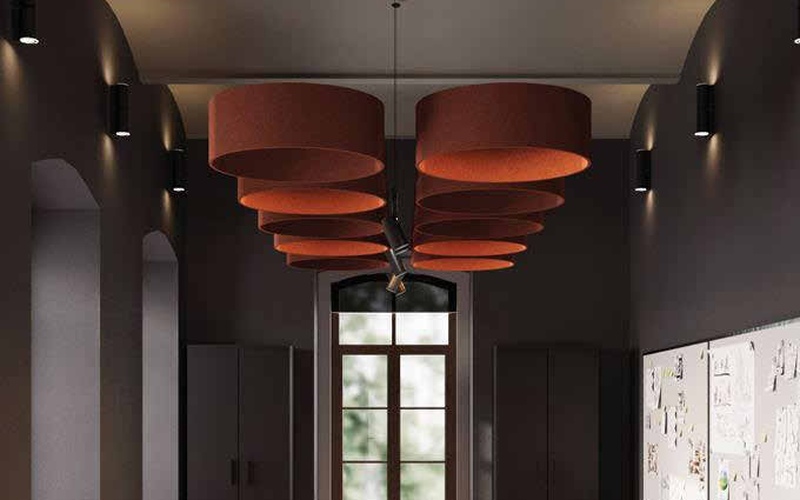

Акустика здесь не появилась в конце ремонта — она была нарисована в дизайн-проекте с самого начала. Ниже визуализации из этого проекта: это рендеры студии, а не съёмка объекта. Как получилось в реальности — в табе «Фото и видео».
Именно с этих картинок и началась наша работа: студия показала, что должно получиться, а мы считали, как это сделать — раскрой войлока, узлы, вес, точки подвеса, светильник внутри элемента. Геометрия и раскладка совпали полностью. Цвета в паре помещений на визуализациях темнее, чем вышло в реализации.
Как это выглядит на объекте
Фотоотчёт
