Акустическая отделка инжинирингового центра в Санкт-Петербурге
Инжиниринговый центр энергетической компании в Санкт-Петербурге. Здание круглое в плане, третий этаж — почти 1500 м²: открытый офис с высокими потолками, лаборатория, переговорные и зал видеоконференций. Много стекла, твёрдый пол, минимум мягкой мебели — акустика такого пространства предсказуемо гулкая.
Разработали проект акустической коррекции, изготовили и смонтировали 100 м² акустических элементов из войлока. По дизайн-проекту это не стандартные плиты, а треугольники разного размера, подвешенные композицией, — между ними проходят линейные светильники. Работы заняли два месяца.
Открытый офис с высокими потолками — тот случай, когда акустику нужно считать заранее. Голос отражается от потолка, стекла и твёрдого пола, разговоры за соседними столами накладываются друг на друга, и к концу дня в помещении устают все.
Обычная подшивка потолка здесь не годилась: по дизайн-проекту потолок оставался открытым, с коммуникациями напоказ. Закрыть его сплошной плоскостью — значит потерять идею интерьера. Плюс сама форма: элементы заложены треугольными, разного размера, и висят не по сетке, а композицией. Такую геометрию не купить готовой — каждый элемент кроится и собирается под свой размер.
- Описание
- Материалы
- Каким задумали проект
- Фото и видео

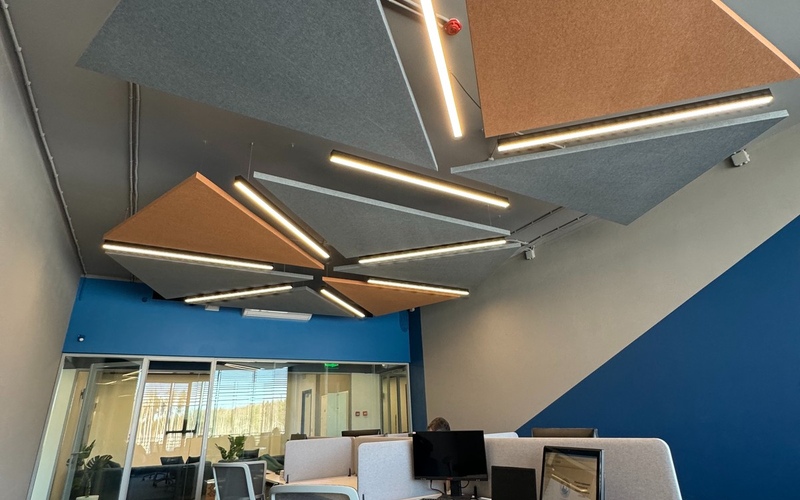

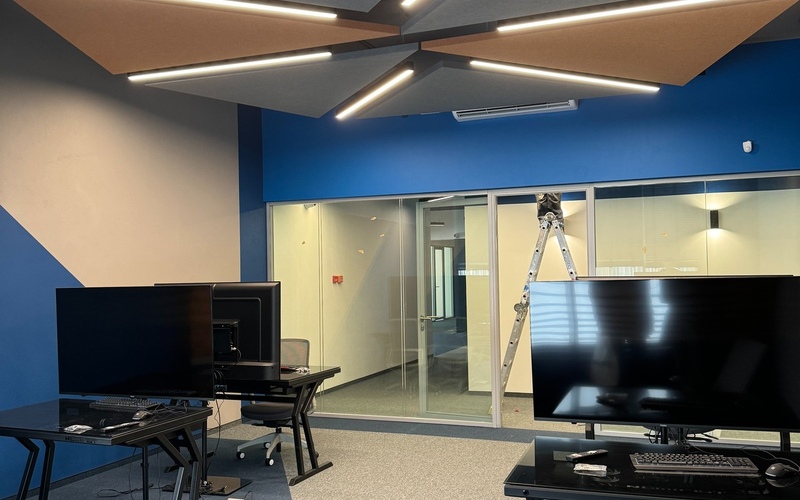

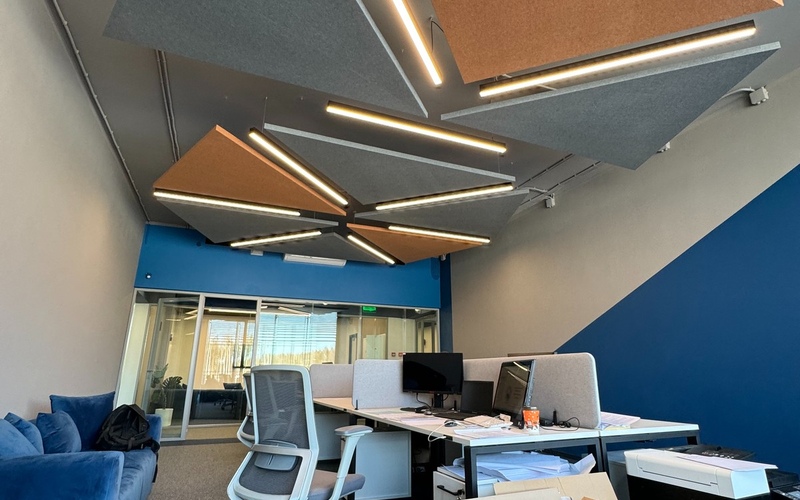

Треугольные акустические элементы под геометрию потолка
Решение
Посчитали акустику помещений и предложили не закрывать потолок, а разместить под ним отдельные звукопоглощающие элементы. Так остаётся открытая техническая эстетика интерьера, а поглощение появляется там, где оно нужно — прямо над рабочими местами.

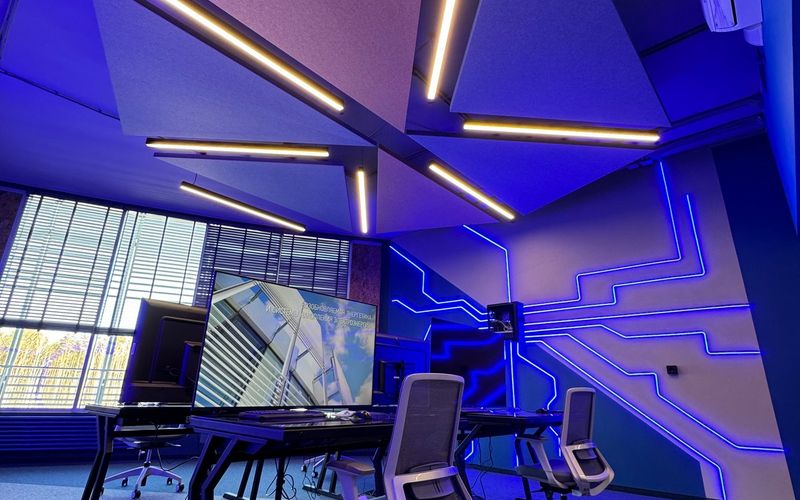

Элементы изготовили из акустического войлока 9 мм по чертежам дизайн-проекта: треугольники разного размера, серые и терракотовые. Висят они не рядами, а композицией, под разными углами — за счёт этого поверхность работает шире по частотам, чем сплошная плоскость такой же площади.

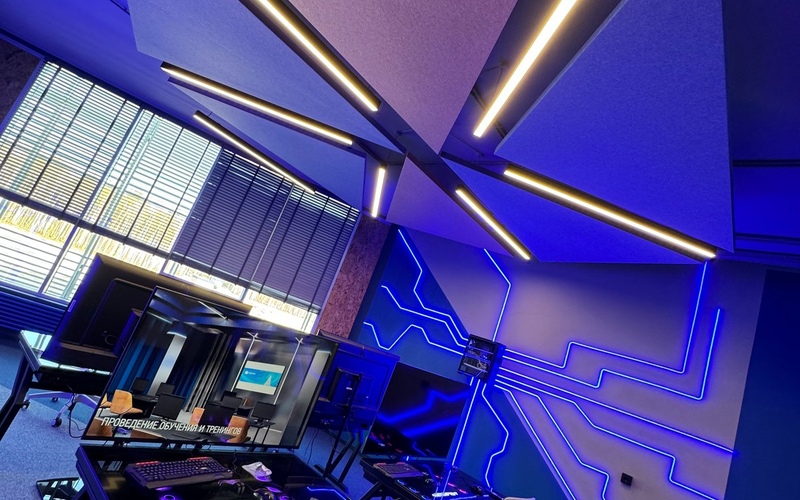

Между треугольниками проходят линейные светильники ломаной формы — они тоже изготавливались индивидуально. Свет и акустика здесь одна конструкция, а не два независимых слоя, поэтому раскладку согласовывали вместе с проектировщиком освещения.
- 1Треугольник нельзя заказать со склада: каждый элемент кроится и собирается под свой размер, а подвесы считаются под точку крепления.

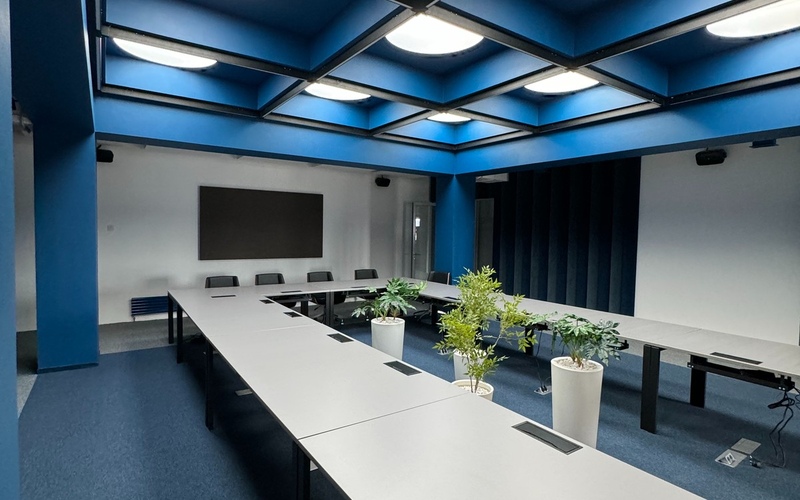

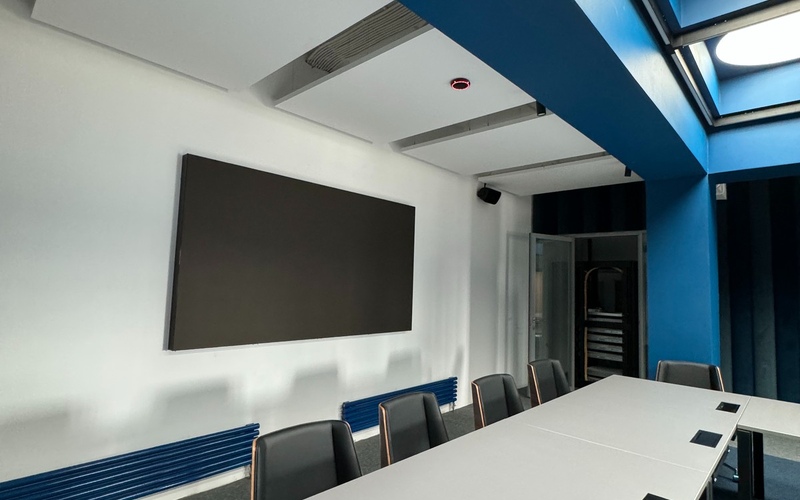

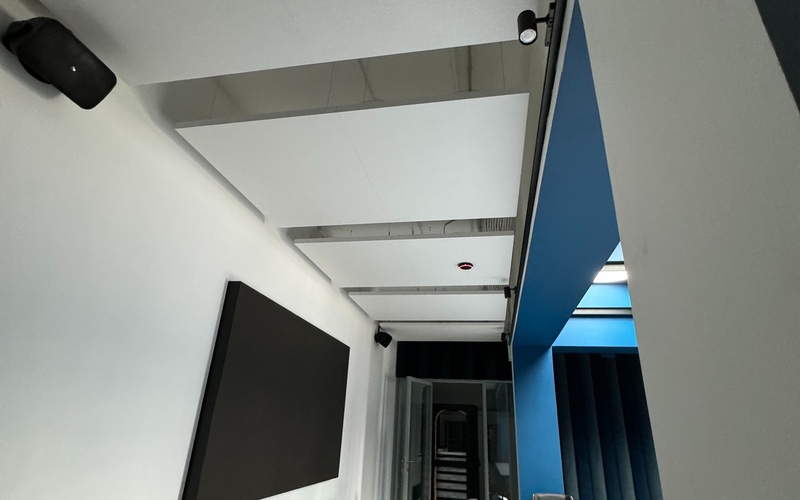

- 2Обработали три типа помещений: открытый офис, лабораторию и переговорные с залом видеоконференций — в залах решение другое, плоскими панелями.
- 3Этаж круглый в плане, поэтому ни одна композиция не повторяется: раскладку считали для каждого помещения отдельно.
Что было сделано
- Проект акустической коррекции помещений
- Изготовление акустических элементов из войлока по чертежам
- Монтаж элементов в открытом офисе

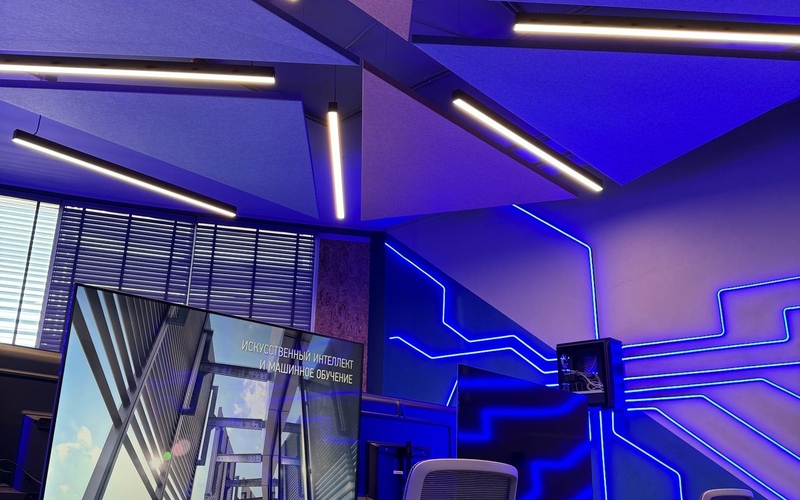

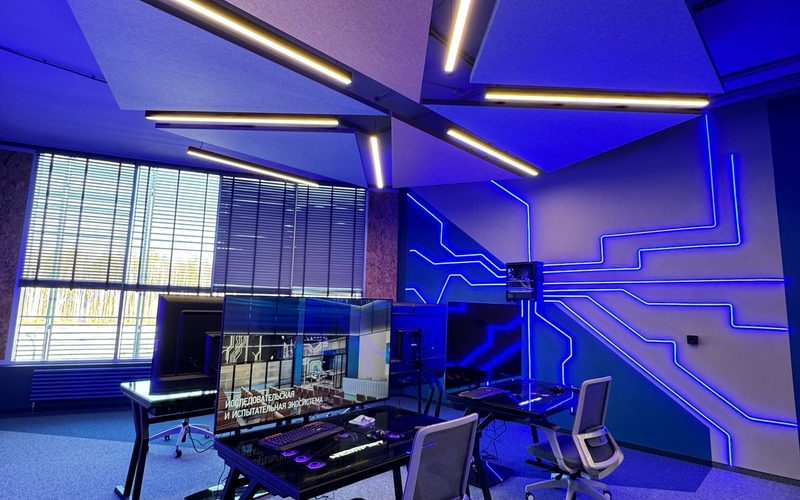

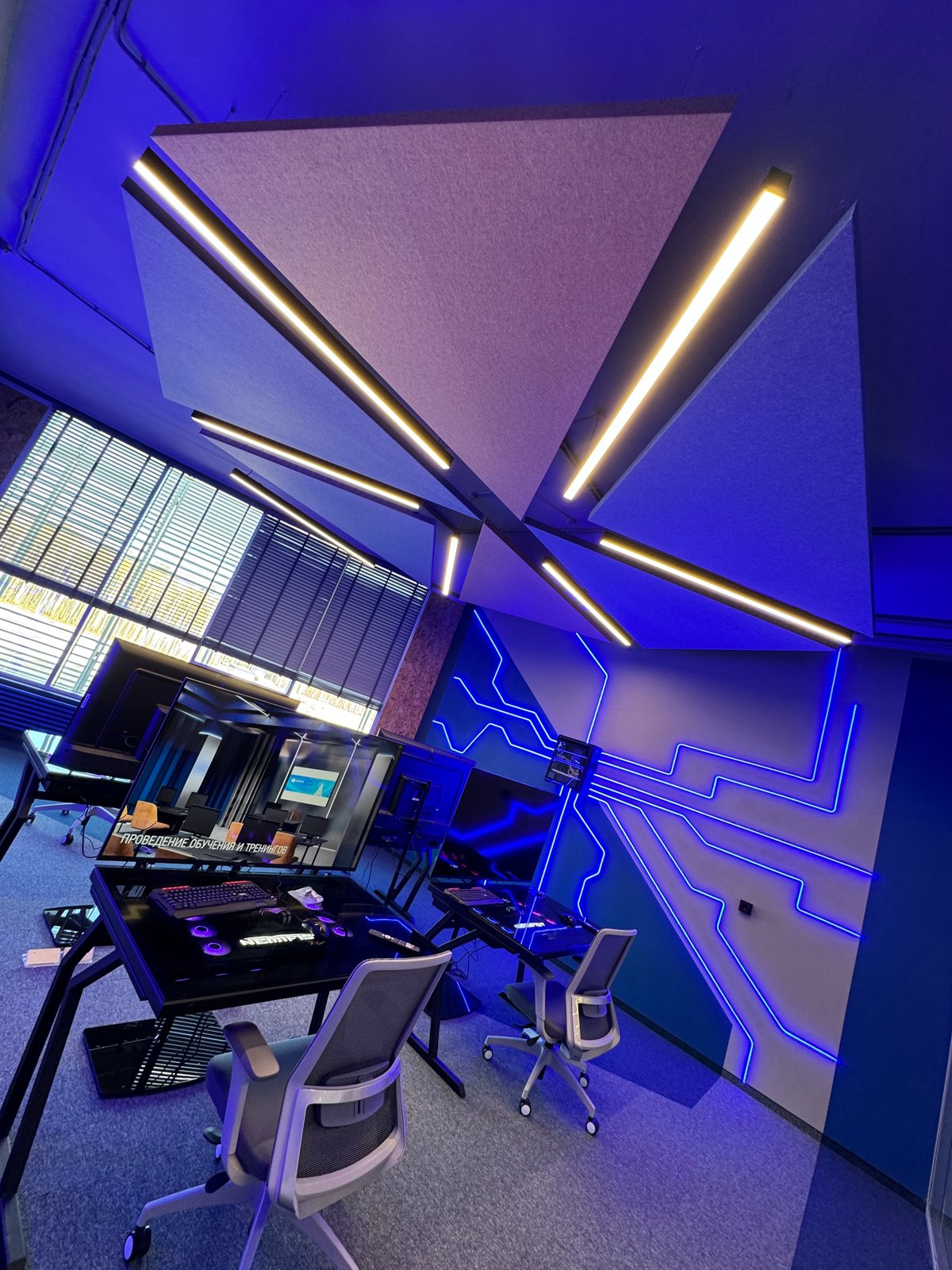

- Монтаж элементов в лаборатории

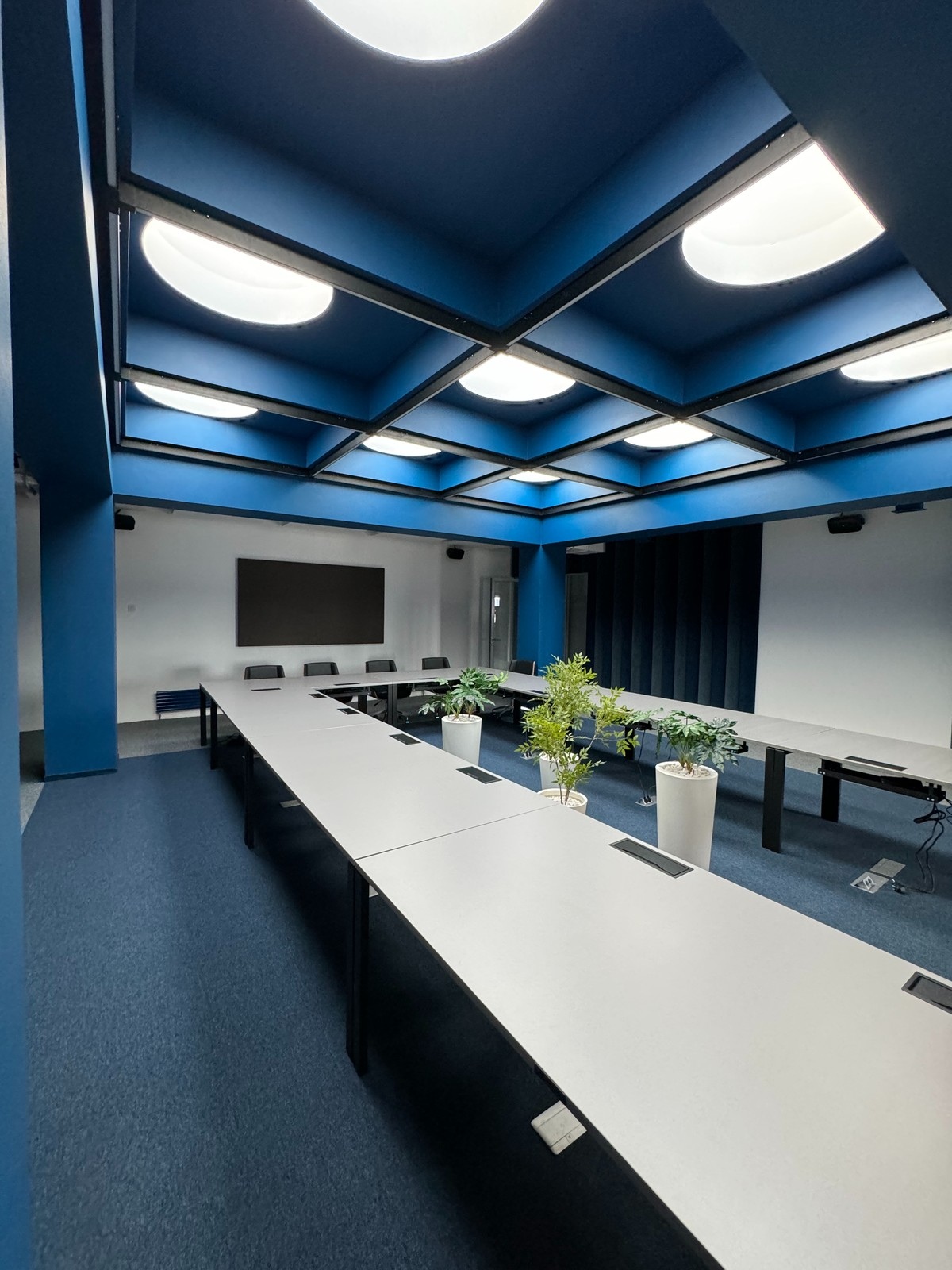

- Акустическая отделка переговорной и зала видеоконференций
- Корректировка проектной документации по факту монтажа инженерных систем
Оказанные услуги
Особенность проекта
Форму и размеры элементов согласовывали уже на объекте — и на этом этапе выяснилось, что кондиционеры и освещение смонтированы не так, как показано на чертежах. Для обычного подвесного потолка это мелочь. Для композиции из треугольников с проходящим между ними светом — нет: сдвиг одного диффузора ломает всю раскладку.
Пришлось возвращаться в проектную документацию и пересчитывать размещение по факту. Это добавило работы, но позволило смонтировать всё без подрезки по месту и без зазоров в неожиданных местах.
Акустический войлок 9 мм
Панели из полиэфирного волокна толщиной 9 мм. Поглощают средние и высокие частоты — те, что отвечают за разборчивость речи и за ощущение гулкости в открытом офисе. Материал держит форму, режется по любому контуру и не требует дополнительной отделки: то, что смонтировали, то и видно.
Здесь войлок работал ещё и как элемент интерьера — цвет и раскладку подбирал дизайнер под общее решение этажа.
Дизайн-проект студии-проектировщика Wooddi.Design
Архитектурное решение этажа разрабатывала студия-проектировщик, акустические элементы заложены в проект ещё до начала работ. Ниже — визуализации из этого проекта, а не фотографии объекта: как построено, смотрите в табе «Фото и видео».
Геометрия на рендерах и в готовом интерьере одна — треугольники с проходящим между ними линейным светом. Цвет и отделка по ходу проекта поменялись: в реализации панели серые и терракотовые.
Визуализации проекта
Как это выглядит на объекте
Фотоотчёт
