ЖК "Таун Град"
Секция таунхауса в посёлке «Таун Град» на Ропшинском шоссе в Петергофе. Задача от собственника простая по формулировке и неудобная по исполнению: не слышать соседей за межсекционной стеной.
Обработали 65 м² стен на трёх этажах — 31 м² на первом, включая стену лестничного пролёта высотой 6,2 метра, 21 м² на втором и 13 м² на третьем, под двускатной кровлей. Работы заняли семь дней.
Межсекционные перегородки в таунхаусе выложены из газобетона толщиной 200 мм. Материал лёгкий и пористый: по теплу к нему вопросов нет, по звуку — есть. За такой стеной начинается чужая жизнь, и слышно её хорошо.
Отдельная сложность — геометрия. Стена лестничного пролёта идёт на 6,2 метра вверх без единого перекрытия, которое могло бы её раскрепить. Такая плоскость ведёт себя как парус: чем она выше и тоньше, тем охотнее раскачивается на низких частотах и тем хуже держит звук.
- Описание
- Материалы
- Фото и видео
Три этажа, шесть метров и треугольная стена
Решение

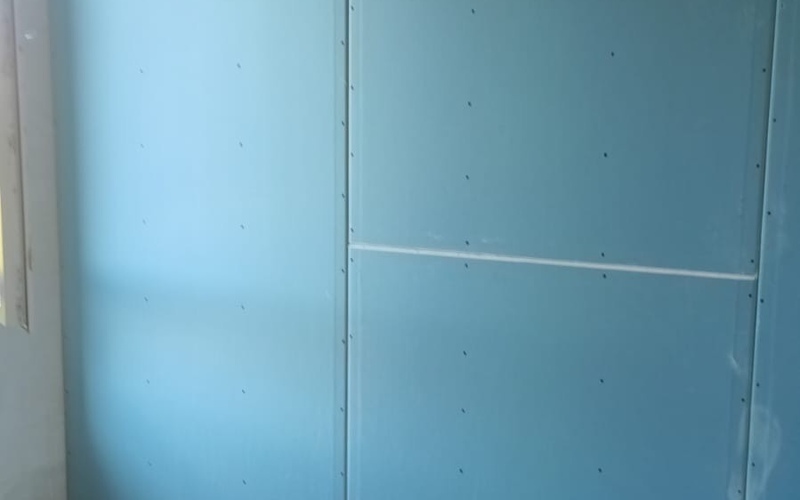

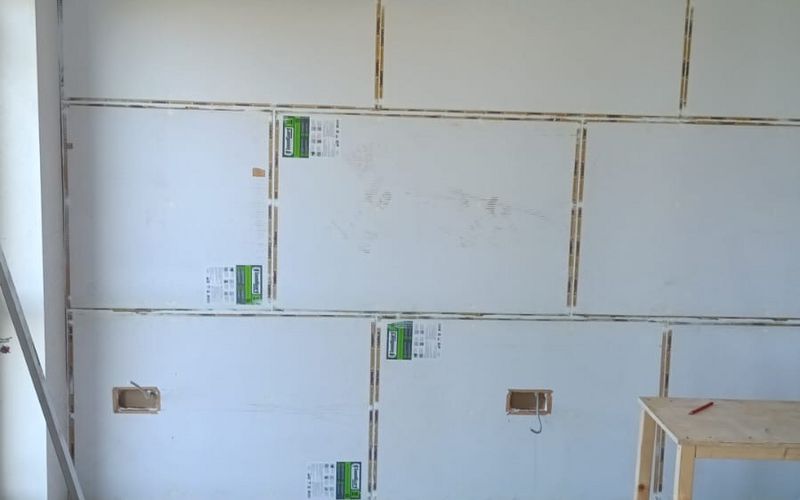

По всей межсекционной стене собрали каркасную звукоизоляцию с виброразвязкой. Каркас не опирается на газобетон жёстко: по периметру проложена демпферная лента, полость заполнена звукопоглощающей плитой ЭкоАкустик 80, снаружи — панели SoundGuard Premium и мембрана. Все стыки проклеены акустическим герметиком; незакрытый шов в пару миллиметров сводит на нет весь остальной пирог.
Каждая розетка в такой стене — дырка в конструкции. Поэтому ставили звукоизоляционные подрозетники P-Box, а не обычные: они закрывают проём собственным корпусом и не оставляют сквозного канала внутрь полости.
Что было сложным

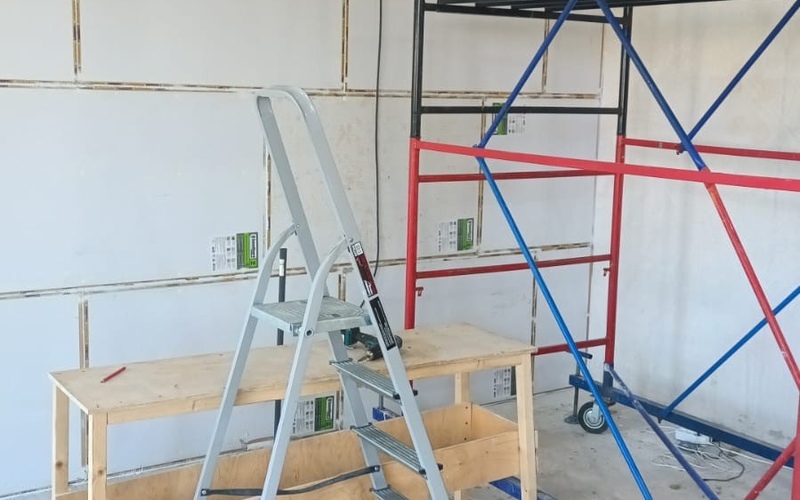

- 1Стена лестничного пролёта — 6,2 метра вверх без промежуточных перекрытий. Каркас считали и собирали с лесов так, чтобы плоскость такой высоты не работала парусом.
- 2Третий этаж под двускатной кровлей: стена в форме треугольника. Каждый профиль и каждая панель режутся под свой угол, стандартная раскладка не подходит.

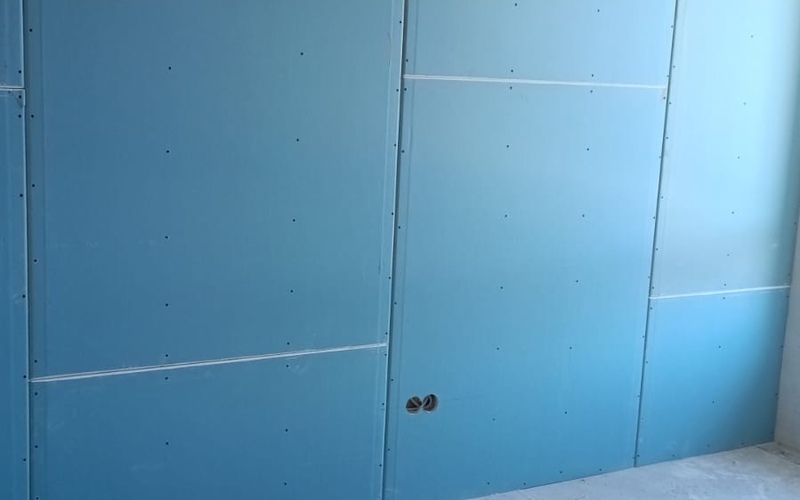

- 3В стене нужно было спрятать закладные под кондиционер и вывести трассы, не разрывая звукоизоляционный слой.
- 4Распределительный щиток пришёлся ровно на межсекционную стену. Для него собрали отдельный звукоизоляционный короб — иначе щиток стал бы готовым звуковым мостом в соседнюю секцию.
Схема стен по этажам

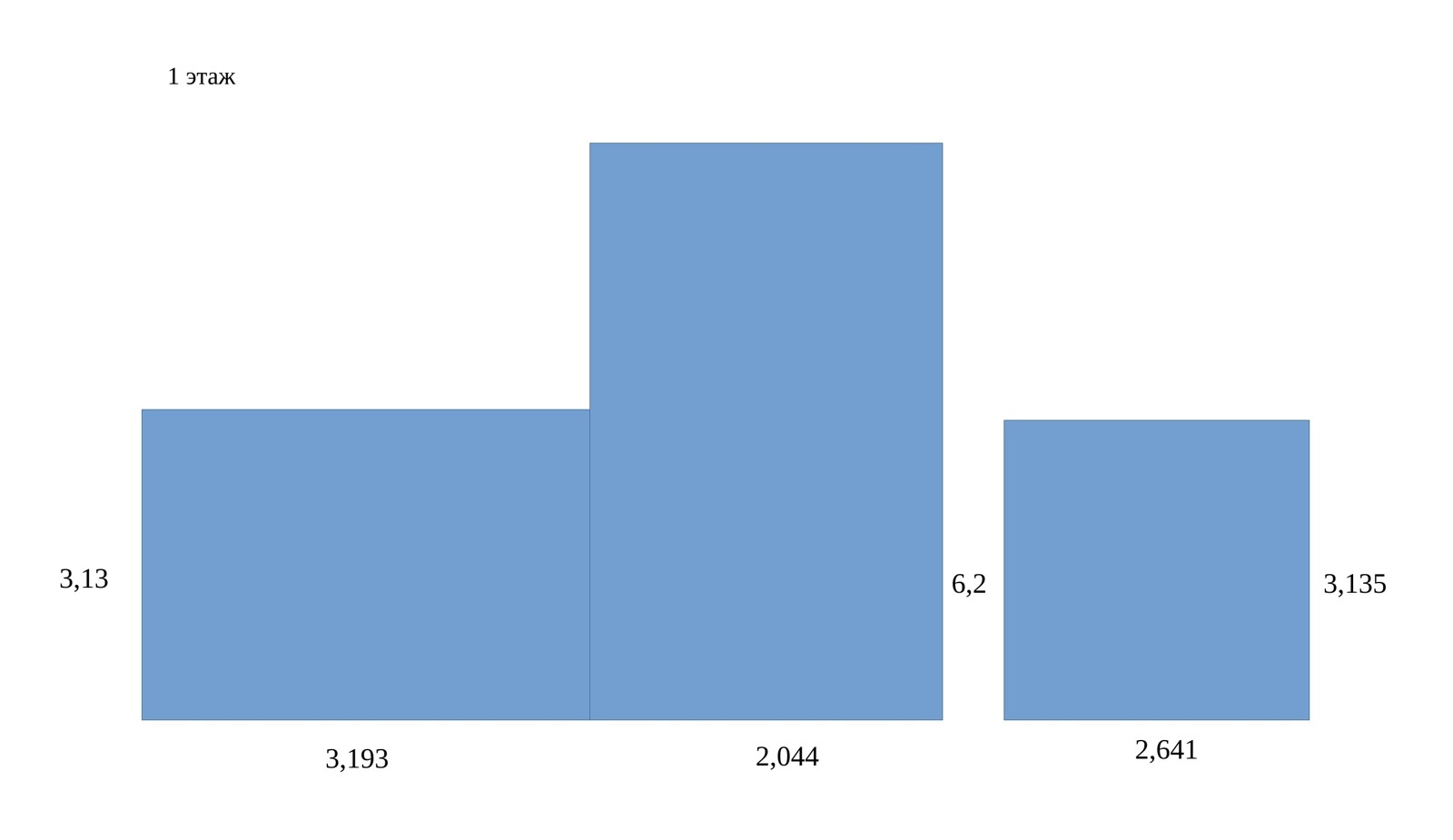

Чтобы было понятно, о какой геометрии речь, — обмерная схема с объекта. Каждая плоскость показана отдельно, размеры в метрах.

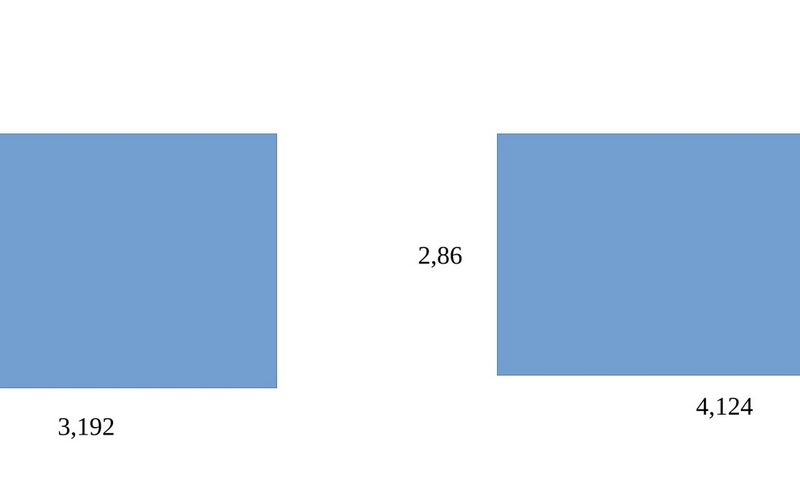

Первый этаж: два обычных участка высотой около 3,1 м и между ними стена лестничного пролёта — 2,04 м шириной и 6,2 м вверх. Второй этаж самый простой: две ровные стены по 2,86 м. Третий — треугольник с основанием 9,5 м под коньком двускатной кровли.
Схема заодно объясняет, почему 65 м² собирали неделю: из шести плоскостей только четыре обычные прямоугольные, а две — те самые, шестиметровая и треугольная, под которые каркас и раскладку панелей считали отдельно.
Почему газобетон 200 мм не спасает
Газобетон выбирают за вес и теплоизоляцию, и по этим параметрам он хорош. Звукоизоляция работает наоборот: чем тяжелее и плотнее преграда, тем труднее её раскачать. Пористый блок лёгкий, поэтому одна такая стена держит заметно меньше, чем кажется по её толщине.
Добавить массы, оштукатурив стену, — полумера. Работающее решение другое: поставить перед стеной вторую конструкцию и развязать её от первой, чтобы колебания не передавались напрямую. Между ними — воздух и звукопоглощающий материал, снаружи — тяжёлые панели. Именно это здесь и собрано.
Что было сделано
- Разработка решения для стены лестничного пролёта высотой 6,2 м
- Каркасная звукоизоляция стен первого этажа — 31 м²
- Каркасная звукоизоляция стен второго этажа — 21 м²
- Каркасная звукоизоляция стен третьего этажа — 13 м², стена треугольной формы под двускатной кровлей
- Монтаж закладных и вывод трасс кондиционера
- Звукоизоляционный короб для распределительного щитка
- Установка звукоизоляционных подрозетников, проклейка стыков герметиком
Оказанные услуги
Что стоит в стене
Из чего собран пирог
Каркас на демпферной ленте SoundGuard Band Rubber 50 по всему периметру — она разрывает жёсткую связь конструкции с газобетоном и перекрытиями. Полость заполнена звукопоглощающей плитой ЭкоАкустик 80.

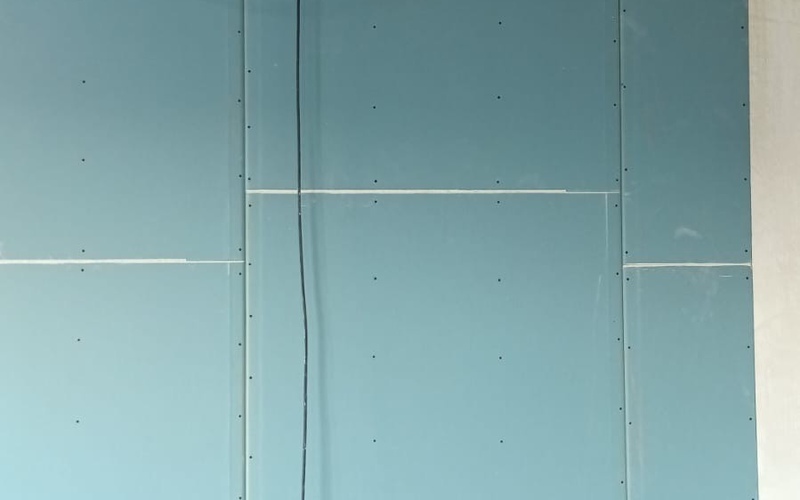

Снаружи — панели SoundGuard Premium и мембрана SoundGuard Membrane: масса и гибкость в одном слое. Стыки и примыкания проклеены герметиком SoundGuard Seal, розетки вынесены в звукоизоляционные подрозетники P-Box.
Номенклатура
- Панель звукоизоляционная SoundGuard Premium
- Плита звукопоглощающая ЭкоАкустик 80, плотность 80 кг/м³
- Мембрана SoundGuard Membrane 4 мм
- Виброподвес SoundGuard Vibro PL
- Демпферная лента SoundGuard Band Rubber 50
- Герметик SoundGuard Seal
- Звукоизоляционные подрозетники SoundGuard P-Box
- Акустический скотч и общестроительные материалы
