Шумозащитный экран 40 метров для виллы в Одинцовском округе

Спроектировали и изготовили шумозащитный экран 40,77 м высотой 3 м для частного дома в Одинцовском округе. Каждая секция посчитана по фактической съёмке существующего фундамента.

Частный дом в Одинцовском округе Московской области. Спроектировали, изготовили и поставили шумозащитный экран длиной 40,77 м и высотой 3 м — 122 м² полотна — на уже существующий ленточный фундамент. Монтаж заказчик выполнял своими силами, мы вели техническое сопровождение до финишного результата.

Шумозащитный экран 40 метров для виллы в Одинцовском округе

Длина экрана

40,77 м, 122 м²

Монтаж

2 дня

Московская область

Одинцовский округ

Заказчик

Собственник дома

Проблема

Заказчику мешал лай собак на соседнем участке. Источник постоянный и находится за границей владения — повлиять на него нельзя, значит защита возможна только на своей стороне забора.

Сложность была в основании. Ставить экран предстояло не на новый фундамент, а на существующую ленту, по которой уже был смонтирован забор из прутьев. Её заливали под забор, а не под шумозащиту: отметки верха гуляют на 301 мм по длине, а расстояния между точками крепления идут вразнобой — от 2,2 до 4,9 метра.

Описание
Конструктив
Расчёты
Чертежи
Фото

Экран на чужом фундаменте

Решение

Частный дом в Одинцовском округе: заказчику мешал лай собак на соседнем участке. Закрыли участок шумозащитным экраном — 40,77 метра в длину, 3 метра в высоту, 122 м² полотна. Экран встал на уже существующий ленточный фундамент, по которому был смонтирован забор из прутьев: новое основание не заливали.

Фундамент был чужой и неровный, поэтому типовой комплект не подошёл. Шаг стоек в проекте переменный — от 1,400 до 2,185 метра, панелей восемь типоразмеров: каждая секция посчитана отдельно по фактической геодезической съёмке.

Что показала съёмка фундамента

1
Перепад отметок верха фундамента — 301 мм на сорока метрах, от 255,104 до 255,405. Для конструкции, верх которой должен читаться одной линией, это значит, что высоту каждой стойки нужно считать отдельно.
2
Расстояния между существующими точками крепления идут вразнобой: 2,235 — 2,227 — 4,627 — 3,519 — 3,077 — 3,887 — 3,645 — 4,873 — 3,678 — 4,020 — 2,479 метра. Поставить стойки с равным шагом физически некуда.
3
Фактическая длина участка под экран — 38,27 метра против 56,68 метра по ранее выпущенному комплекту документации. Работали по съёмке, а не по бумаге.

Стойки с опорными плитами перед монтажом

Почему шаг стоек переменный

Шумозащитный экран обычно проектируют вместе с основанием: равный шаг стоек, панели одной длины, типовой комплект, который быстро собирается на месте. Когда фундамент уже есть, порядок переворачивается — не основание подгоняют под экран, а экран под основание.

Стойки поставили в существующие точки крепления, шаг получился от 1,400 до 2,185 метра. Под каждый пролёт изготовили панель своей длины: 1380, 1625, 1765, 1895, 2130, 2145, 2160 и 2165 мм. Допуск на монтаж заложили ±5 мм — при перепаде отметок в 301 мм это та точность, при которой верх экрана остаётся прямым.

Что сделали

1
Сняли фактическую геометрию фундамента: отметки верха, положение точек крепления, протяжённость, угол поворота забора.
2
Выпустили проект: расчёт ветровой нагрузки, подбор профиля стойки, расчёт базовой части и анкерного крепления, схему установки и сборочный чертёж с развёрткой экрана.
3
Изготовили комплект у проверенного партнёра по нашему проекту — 21 стойка и 124 панели восьми типоразмеров.
4
Привезли из Ленинградской области в Московскую одной машиной: стойки, панели, метизы и химический анкер.
5
Сопроводили монтаж. Заказчик ставил экран своими силами — окно было ровно два дня, пока соседей не было на участке, и сдвинуть его было нельзя. Передали сборочные чертежи, инструкцию по монтажу и весь крепёж, оставались на связи по техническим вопросам до финишного результата.

Результат

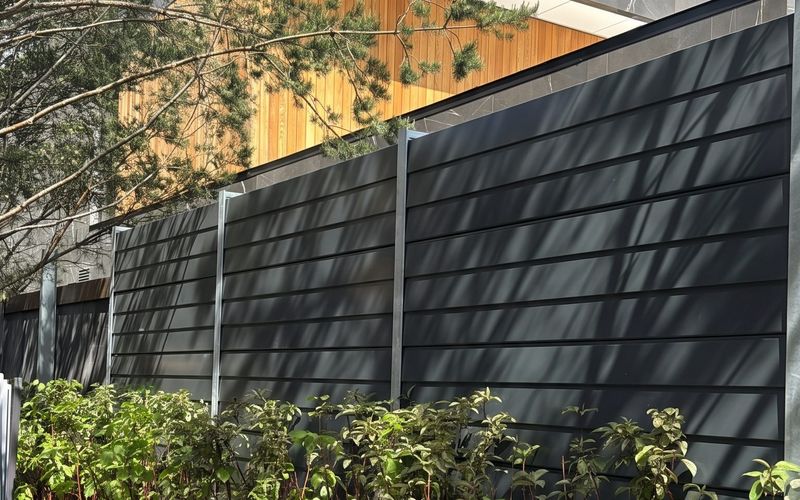

Экран длиной 40,77 метра и высотой 3 метра закрыл участок со стороны источника шума. Со слов заказчика, лай собак у соседей стал заметно тише.

Инструментальные замеры до и после на объекте не проводились, поэтому оценка результата субъективная.

Из чего собран экран

Полотно

Длина 40,77 метра, высота 3 метра, площадь полотна 122,32 м². Панели толщиной 100 мм, всего 124 штуки восьми типоразмеров по длине.

Со стороны источника шума лист перфорированный: звук заходит внутрь панели и гасится в минеральном слое, вместо того чтобы отразиться обратно к соседям. Со стороны дома лист глухой. Цвет RAL 7016, антрацитово-серый.

Каркас и крепление

21 стойка: 19 рядовых и 2 переходных в месте поворота забора. Двутавр 14Б1 по ГОСТ Р 57837-2017, сталь С255Б.

К фундаменту стойки крепятся шпильками М12×150 класса прочности 8.8 на химическом анкере. Отверстия сверлятся алмазной коронкой безударным способом — существующую ленту нельзя было разрушать ударной нагрузкой. Все болтовые соединения фиксируются контргайками с последующим кернением резьбы: разобрать экран без инструмента и следов не получится.

Почему экран стоит

Нагрузки и несущая способность

Ветровую нагрузку считали по СП 20.13330.2016 для I ветрового района (Московская область), тип местности А — то есть по открытой местности, с запасом относительно фактического окружения участка.

Базовую часть стоек рассчитали в программном комплексе SCad «Комета» по СП 16.13330.2017. По всем проверкам коэффициенты использования меньше единицы:
